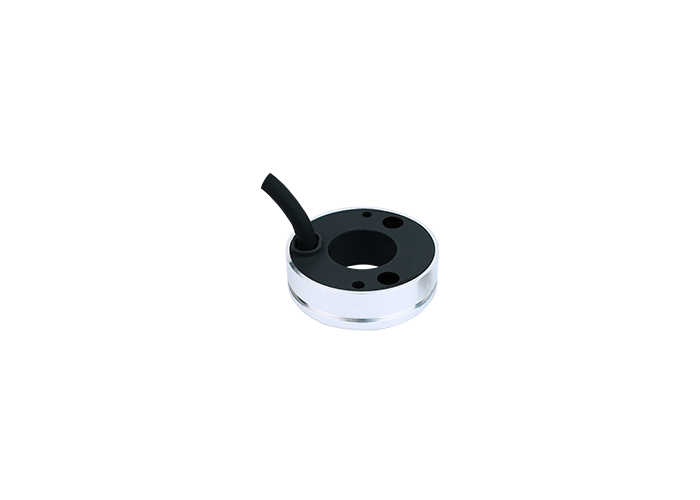

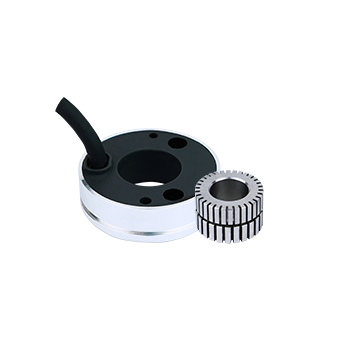

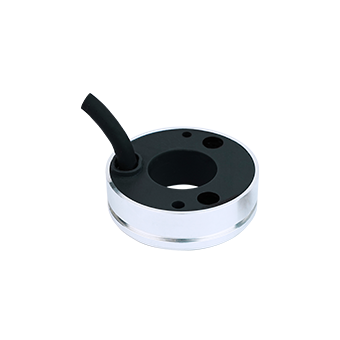

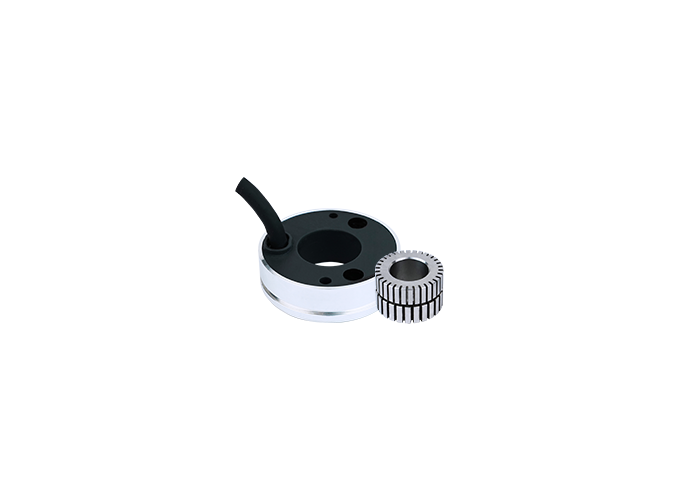

Высокопроизводительный энкодер XIN52

Преимущества продукта

• Однооборотный 17-битный абсолютный выход положения, без необходимости внешнего декодера

• Полностью герметичная конструкция, подходит для различных жестких условий эксплуатации

• Большие допуски при установке: осевое смещение ±0,25 мм, радиальное смещение ±0,1 мм

Технические характеристики

Система

• Протокол связи: RS485

• Разрешение: 17 бит

• Скорость передачи данных: 2,5 Мбит/с

• Частота связи: ≤16 кГц

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Дифференциальный уровень выхода:

  • Высокий: ≥ 3,5 В

  • Низкий: ≤ 1,7 В

Эксплуатационные характеристики

• Электромагнитная совместимость (EMC): IEC61000-3

• Рабочая температура: -40℃…+125℃

• Устойчивость к удару: ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
