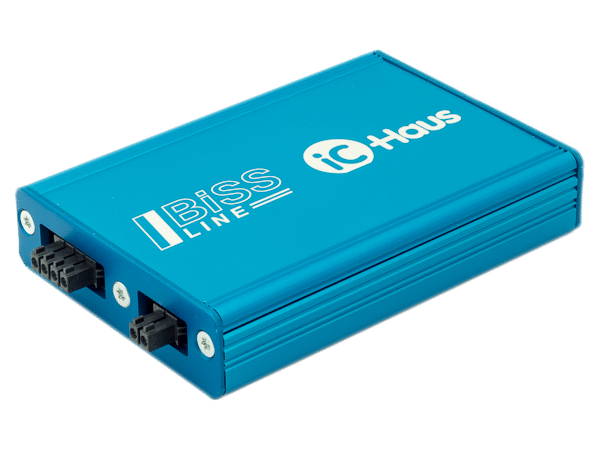

USB-адаптер BiSS Line-to-PC BL1U

USB 2.0 высокоскоростной интерфейс для ПК
Логика на базе FPGA
Аппаратная реализация протокола интерфейса BiSS Line

Описание

BL1U — это PC-USB 2.0 адаптер BiSS Line, основанный на системе с FPGA-логикой. К ПК легко подключаются устройства BiSS Line Slave. USB-порт обеспечивает питание адаптера и подключенного устройства. Связь по BiSS Line осуществляется через трансивер RS422 с тактовой частотой до 12,5 Мбит/с. Быстрый сбор данных и передача в реальном времени реализованы с использованием двойного буферизирования. Доступ к адаптеру с ПК возможен через различное программное обеспечение и API.

Особенности

• Высокоскоростной USB 2.0 интерфейс для ПК

• Логика на базе FPGA

• Аппаратная реализация протокола BiSS Line

• Быстрая передача данных в реальном времени (12,5 МГц BiSS Line)

• API для Windows: BiSS-Interface DLL

• Полевая конструкция: корпус, полевые интерфейсы, питание от USB

• Гальваническая развязка

• Питание внешних устройств: 10 В до 90 мА (от USB), 7…12 В до 420 мА (внешнее питание)

• Поддержка интерфейсов BiSS Line 2-проводной и 4-проводной

Применение

• Разработка приложений BiSS Line

• Отладка BiSS Line

• Гибкая настройка интерфейса BiSS Line

• Калибровка энкодеров BiSS Line

• Портативные приложения BiSS Line
