Китай Описание

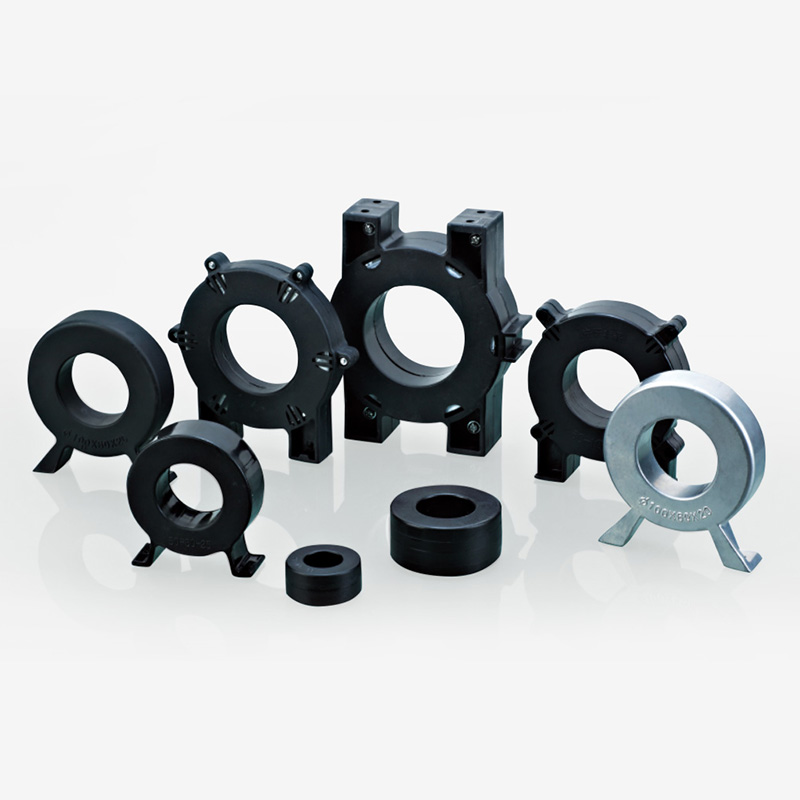

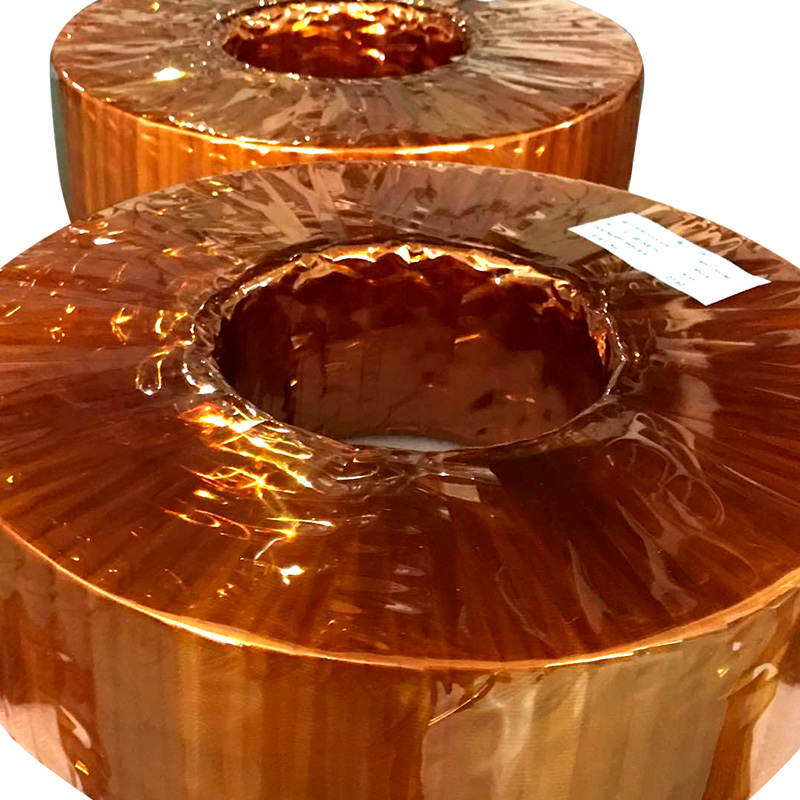

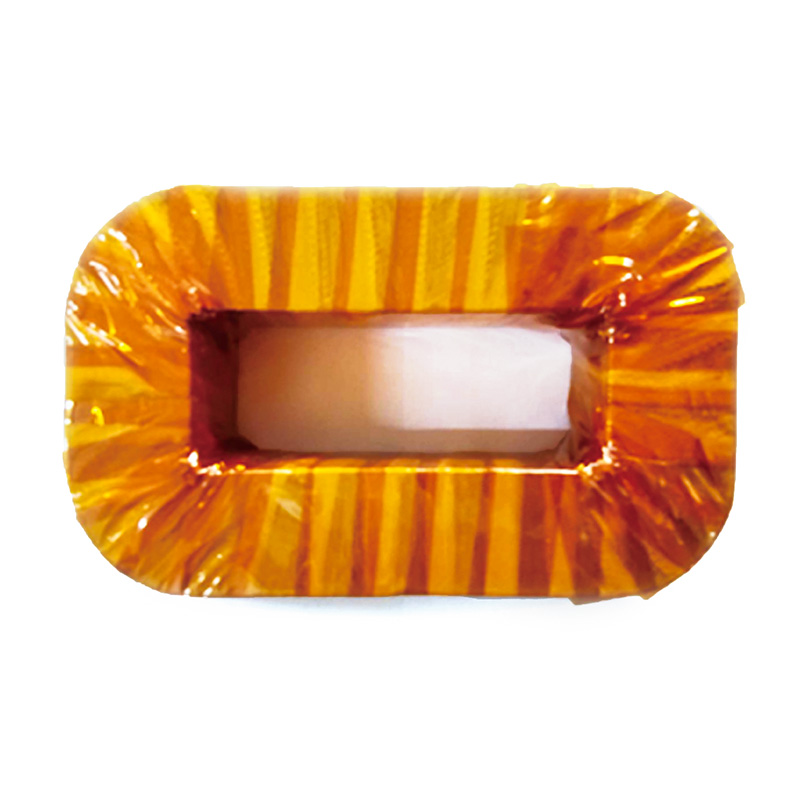

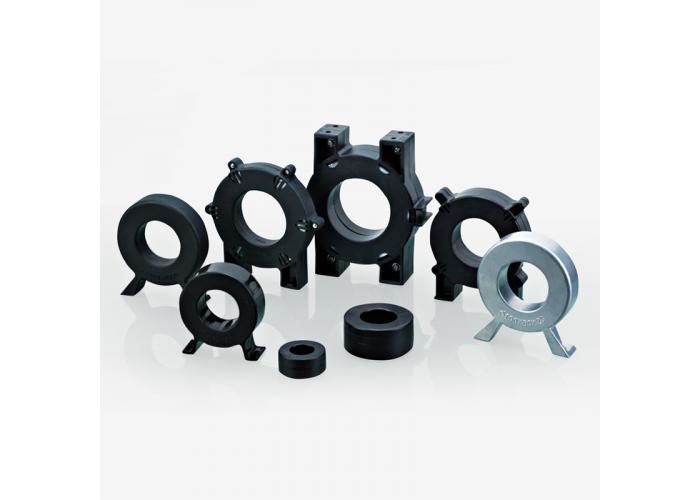

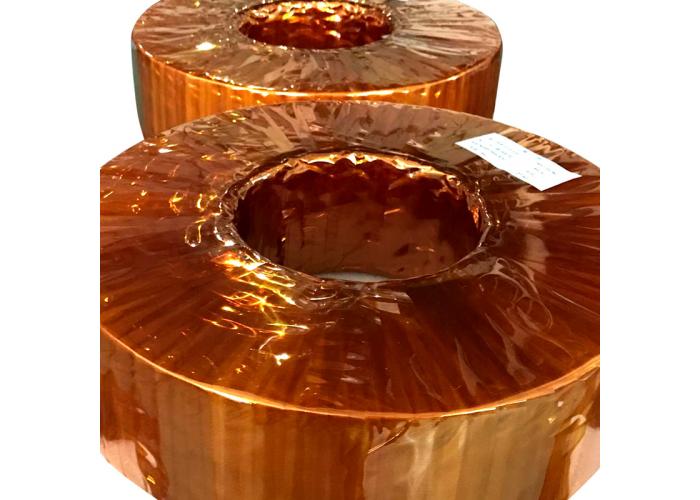

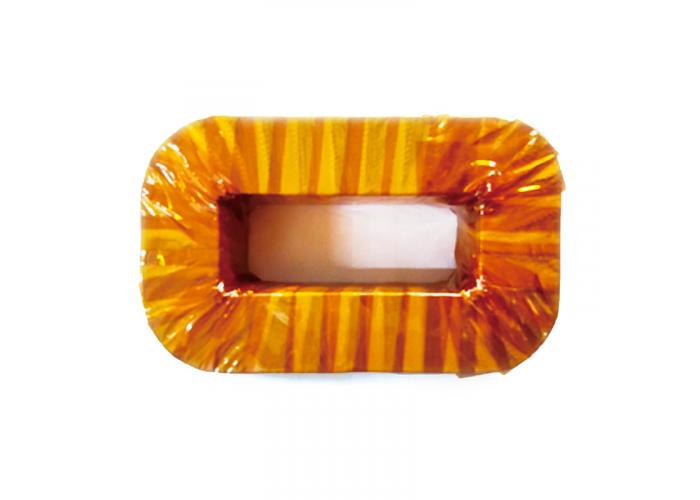

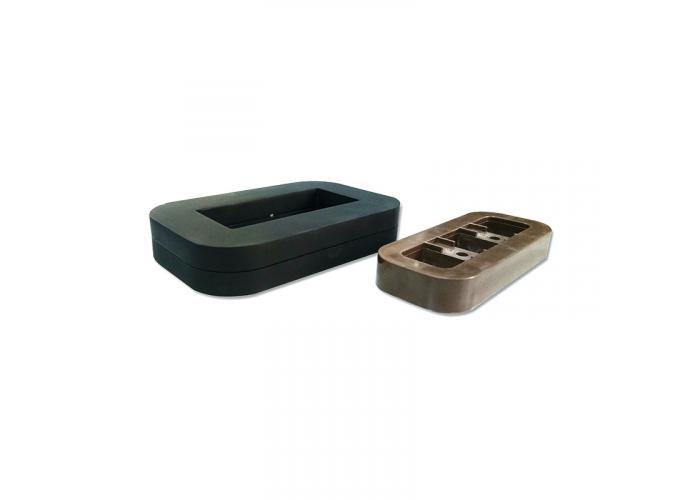

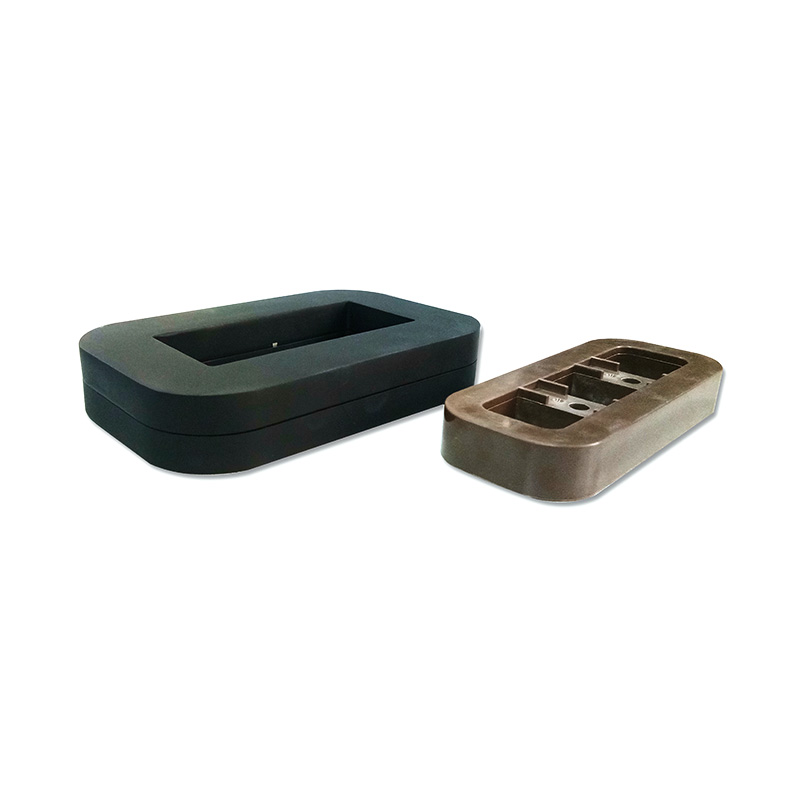

Нанокристаллические тороидальные сердечники для высоковольтных трансформаторов
Производитель: Transmart
Модели: NH Series, TSNC Series
Минимальный заказ: 300 единиц на позицию
Происхождение: Фошань, Китай
Срок изготовления: 4–15 рабочих дней
Способы оплаты: L/C, D/A, D/P, T/T, Western Union
Услуги: OEM, ODM, изготовление по индивидуальному заказу
Материал корпуса: PBT (температура плавления 130 °C)
Преимущества нанокристаллических сердечников
-
Высокая магнитная проницаемость: Обеспечивает эффективную передачу энергии и компактные размеры трансформаторов.
-
Низкие потери на сердечнике: Снижает тепловыделение и повышает эффективность работы.
-
Устойчивость к высоким температурам: Позволяет использовать трансформаторы в условиях повышенных температур без потери производительности.
-
Низкий уровень шума: Обеспечивает тихую работу трансформаторов, что важно для чувствительных приложений.
-
Долговечность: Увеличивает срок службы трансформаторов благодаря улучшенным эксплуатационным характеристикам.
Нанокристаллические тороидальные сердечники Transmart находят применение в различных областях, включая:
-
Инверторы и сварочные аппараты: Обеспечивают стабильную работу при высоких частотах.
-
Источники питания для рентгеновских аппаратов, лазеров и систем связи: Гарантируют высокую эффективность и надёжность.
-
Источники питания для индукционного нагрева и зарядные устройства: Обеспечивают эффективную передачу энергии.
-
Системы управления скоростью моторов: Позволяют точно контролировать скорость вращения.
-
Плазменные резаки: Обеспечивают стабильную работу при высоких токах.
| nsmart Part number | Core dimensions | Weight mFe g | Permeability ( µ at 10kHz ) | AL 10 kHz 100 kHz nominal μH | Saturation current typical 10 kHz 100 kHz A | Case material PBT (130℃) | ||
| Core dimensions | Finished core size | Specified value | Design refer | |||||
| da x di x h | OD ID H | |||||||
| mm x mm x mm | mm x mm x mm | |||||||
| NH-0002 | 50x32x20 | 54x28x24 | 125.0 | 65600 ≤ µ` ≤ 127000 | 87 | 25.5 6.4 | 0.2 0.4 | PBT |
| NH-0003 | 64x40x20 | 66x37x23 | 215.0 | 72000 ≤ µ` ≤ 139000 | 97 | 28.0 6.8 | 0.2 0.4 | PBT |
| NH-0004 | 70x40x20 | 75x36x25 | 265.0 | 42200 ≤ µ` ≤ 81500 | 56 | 10.0 3.6 | 0.4 0.8 | PBT |
| NH-0005 | 70x40x25 | 72x37x28 | 352.0 | 72000 ≤ µ` ≤ 139000 | 94 | 27.0 6.7 | 0.3 0.5 | PBT |
| NH-0006 | 80x50x25 | 85x44x30 | 416.0 | PBT | ||||
| NH-0010 | 100x50x25 | 105x45x44 | 805.0 | 72000 ≤ µ`≤ 135000 | 97 | 43.0 10.1 | 0.3 0.6 | PBT |
| NH-0011 | 100x60x20 | 105x56x23 | 540.0 | 18000 ≤ µ` ≤ 35000 | 23,7 | 11.7 6.5 | 1.2 1.7 | PBT |
| NH-0014 | 105x60x30 | 110x57x35 | 957.0 | 72000 ≤ µ` ≤ 135000 | 96 | 30.0 6.9 | 0.3 0.7 | PBT |
| NH-0015 | 105x60x40 | 110x57x34 | 1267.0 | 72000 ≤ µ` ≤ 130000 | 96 | 36.1 8.8 | 0.4 0.7 | PBT |
| NH-0018 | 110x60x20 | 116x55x25 | 725.0 | 72000 ≤ µ` ≤ 135000 | 97 | 55.2 13.6 | 0.4 0.7 | PBT |
| NH-0019 | 110x60x25 | 115x54x30 | 907.0 | 18100 ≤ µ` ≤35000 | 23,7 | 14.3 9.1 | 1.4 2.1 | PBT |
| NH-0020 | 110x60x30 | 115x55x35 | 1081.0 | 60000 ≤ µ` ≤ 116000 | 80 | 28.4 7.3 | 0.6 1.1 | PBT |
| NH-0021 | 120x60x30 | 125x57x35 | 1384.0 | 72000 ≤ µ` ≤ 135000 | 95 | 65.5 15.5 | 0.4 0.9 | PBT |
| NH-0022 | 120x70x20 | 125x67x25 | 811.0 | 15000 ≤ µ` ≤ 35000 | 24,3 | 17.0 11.5 | 1.7 2.6 | PBT |
| NH-0023 | 120x70x25 | 125x67x30 | 1014.0 | 3300 ≤ µ` ≤ 6400 ( 100kHz ) | 4,4 | 3.2 3.1 | 9.3 9.6 | PBT |
| NH-0024 | 120x70x30 | 125x67x35 | 1217.0 | 72000 ≤ µ` ≤ 135000 | 103 | 59.3 14.0 | 0.5 1.0 | PBT |
| NH-0025 | 120x70x40 | 125x67x47 | 1538.0 | 72000 ≤ µ` ≤ 135000 | 25,5 | 15.5 11.1 | 2.1 3.1 | PBT |
| NH-0026 | 130x80x40 | 136x76x45 | 1793.0 | 3280 ≤ µ` ≤ 6400 ( 100kHz ) | 4,4 | 2.9 2.8 | 11.4 11.8 | PBT |
| NH-0027 | 130x80x50 | 136x76x55 | 2242.0 | 72000 ≤ µ` ≤ 135000 | 96 | 88.0 20.0 | 0.5 1.1 | PBT |
| NH-0029 | 130x90x50 | 136x85x56 | 1879.0 | 72000 ≤ µ` ≤ 135000 | 95 | 47.2 11.1 | 0.8 1.5 | PBT |
| NH-0035 | 80x50x20 | 85x44x25 | 332.0 | 15000 ≤ µ` ≤ 29000 | 20 | 12.2 7.9 | 3.7 5.1 | PBT |
| NH-0037 | 130x80x60 | 136x76x66 | 2700.0 | 3160 ≤ µ` ≤ 6300 ( 100kHz ) | 4,3 | 2.3 2.2 | 16.6 17.1 | PBT |
