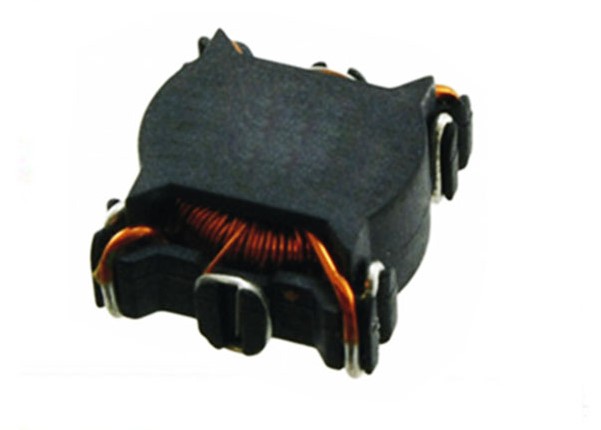

SMD-индуктор с низкопрофильным корпусом

Особенности конструкции: низкий профиль, малый размер, магнитно-экранированная конструкция

Основные характеристики:

• Диапазон индуктивности (L1, L2): 100 µH – 5000 µH

• Номинальный ток: до 1,6 А (максимум)

• Ток: 1,22 А – 14 А

• Рабочая температура: -20 °C ~ +125 °C

• Температура хранения: -25 °C ~ +85 °C

• Повышение температуры: максимум 45 °C

• Толерантность: ±20%

• Диэлектрическая прочность RMS: 1000 В

• Сертификация: RoHS, бессвинцовая конструкция

Преимущества:

• Низкопрофильный и компактный дизайн SMD

• Подходит для пайки оплавлением (SMT)

• Отличное подавление электромагнитных помех (EMI)

• Синфазный сигнал с высокой частотой и низкими потерями

• Эффективное хранение энергии

• Разработан для преобразователей постоянного тока в постоянный

• Доступны различные размеры и номинальные токи

Материалы:

• Сердечник: ферритовый

• Проволока: 2-UEW

• Основание: фенольная основа

• Клемма: луженая медная проволока

• Клей: эпоксидная смола

Применение:

• Электроника общего назначения

• Преобразование постоянного тока в постоянный (параллельный режим)

• Изоляция и связь (трансформатор)

• Входной фильтр (последовательный режим)

• Подавление электромагнитных и радиочастотных помех

• Настольные компьютеры, ноутбуки, периферийные устройства

• ЖК-дисплеи, телекоммуникационное оборудование

• Энергетическое оборудование, цифровая продукция, сканеры
