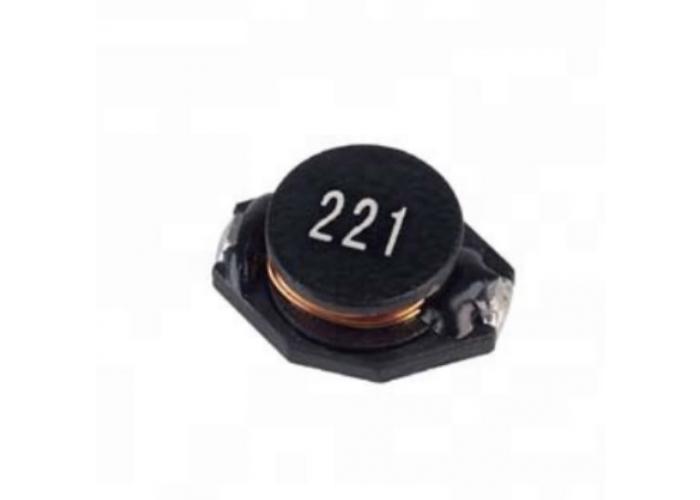

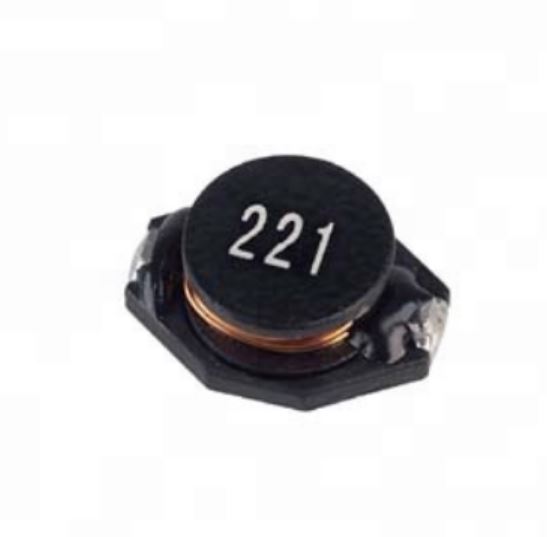

Силовой индуктор SMD / Сильноточный чип-индуктор от 1,0 мкГн до 2200 мкГн

Силовой индуктор SMD / Сильноточный чип-индуктор

Диапазон индуктивности: от 1,0 µH до 5600 µH
Тип: низкопрофильный SMD индуктор для высоких токов

Силовые SMD-индукторы предназначены для применения в схемах DC/DC-преобразователей, источниках питания и высокочастотных электронных устройствах.
Они обеспечивают высокую индуктивность, низкое сопротивление и высокую токовую нагрузку при компактных габаритах, что делает их идеальными для портативных устройств, автомобильной электроники и аудио/видео оборудования.

Индукторы изготавливаются с использованием ферритовых сердечников типа DR/RI, эмалированной медной проволоки и лужёных медных выводов, что гарантирует надёжность и стабильность параметров даже при повышенных температурах.

Основные характеристики

• Диапазон индуктивности: от 1,0 µH до 5600 µH (±20%)

• Номинальный ток: рассчитан на повышение температуры до 40 °C (ΔL/L₀ ≤ 10%)

• Сердечник: феррит DR / RI

• Провод: эмалированная медь

• Основание: LCPE4008

• Покрытие: серебряное напыление, лужёные выводы

• Рабочая температура: от −25 °C до +105 °C

• Температура хранения: от −40 °C до +125 °C

• Термостойкость: до 260 °C (10 секунд)

• Частота тестирования индуктивности: 100 кГц / 0,1 В

Особенности продукта

1. Высокая магнитная проницаемость (µi) при 200 кГц — высокий уровень L и импеданса Z в ВЧ-диапазоне

2. Низкая остаточная магнитная индукция (Br) при токах постоянного смещения

3. Высокая плотность магнитного потока насыщения — повышенная устойчивость к перегрузкам

4. Соответствие стандартам ISO 9001 и RoHS, без галогенов

5. Высокая надёжность, подходит для автомобильного применения

6. Поддерживает автоматическую установку на SMD-оборудовании

7. Компактный, низкопрофильный дизайн, подходящий для высокотоковых схем

Электрические характеристики

• Исходный ток насыщения (Isat): ΔL/L₀ ≤ 35 %

• Ток RMS при повышении температуры: ≤ 40 °C

• Повышенная добротность и низкое DCR

Области применения

• DC/DC-преобразователи для портативных устройств (MP3, MPEG4, GPS)

• Аудио/видео оборудование (DVC, ЖК-телевизоры, цифровые камеры)

• Мобильные компьютеры (ноутбуки, КПК)

• Оборудование связи (мобильные телефоны, беспроводные модули)

• Офисная техника (OA, принтеры, видеомагнитофоны)

• Игровые консоли и бытовая электроника
