Описание

Области применения

Наша продукция разработана для широкого спектра отраслей, включая:

  • Медицинское оборудование

  • Гравировальные станки и лазерные системы

  • Этикетировочные машины и устройства автоматизации

  • Электронные приборы и рекламное оборудование

Благодаря передовым технологиям наши решения повышают производительность и точность, обеспечивая надежную работу в критически важных сферах.

Ключевые особенности

  • 32-битное управление DSP: высокая стабильность и превосходные характеристики при вибрации

  • Микрошаговая настройка: 4 уровня постоянного крутящего момента, до 32 микрошагов

  • Плавное управление током: снижает нагрев двигателя и повышает эффективность

  • Высокая частота отклика: до 100 кГц для максимальной производительности

  • Отличная плавность работы: особенно при низких скоростях и частотах микрошага

  • Оптически изолированные дифференциальные входы: высокая помехоустойчивость

  • Регулируемый ток управления: до 2,2 А

  • Широкий диапазон входного напряжения: DC 18–36 В

  • Защита от перенапряжения и пониженного напряжения

  • Компактный размер: 86 × 55 × 21 мм³, вес 0,12 кг

  • Совместимость с шаговыми двигателями NEMA17 (42 мм) с открытым контуром

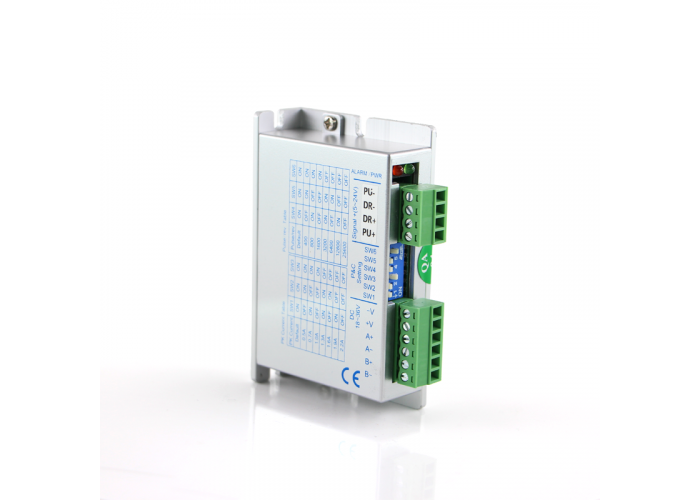

Обзор

Наши контроллеры шаговых двигателей обеспечивают точность, надежность и простоту интеграции в любые производственные и автоматизированные процессы, делая их идеальным выбором для современных промышленных решений.

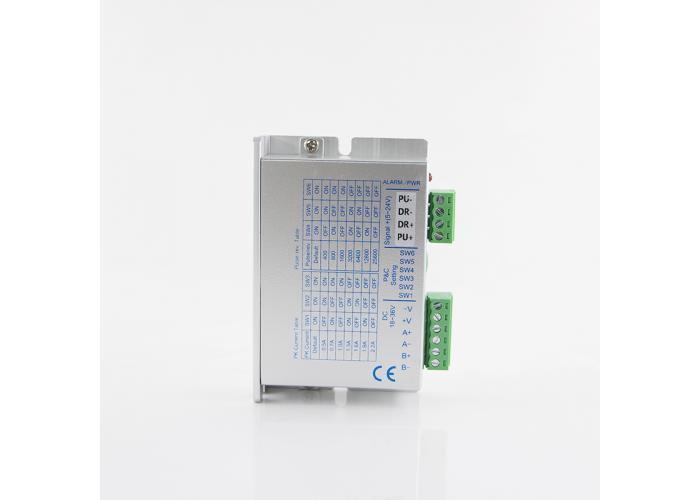

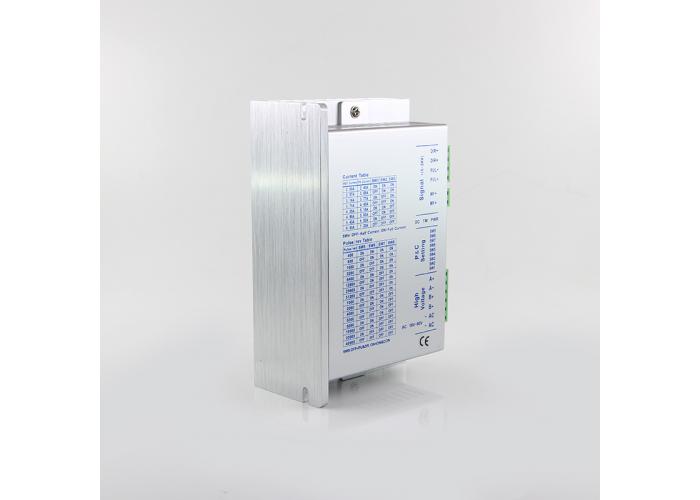

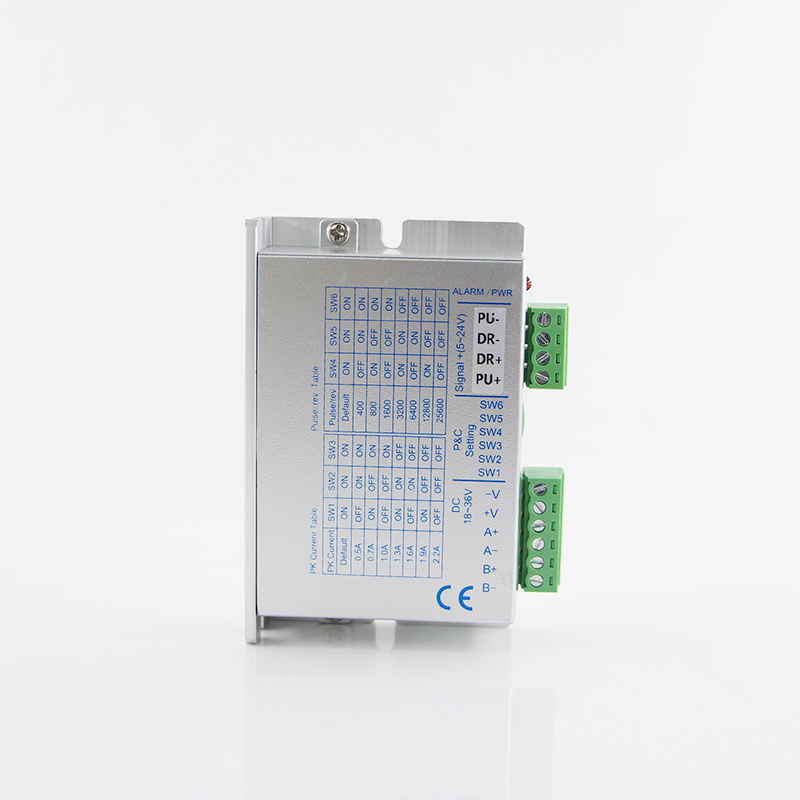

Настройка микрошага YKE2204M

1. Настройка микрошагов

Микрошаг ПУ/Рев (по умолчанию 200) SW6 SW5 SW4 (ток)
1 200 НА НА ВКЛ = полный ток, ВЫКЛ = половина тока
8 1600 НА ВЫКЛ —
16 3200 ВЫКЛ НА —
32 6400 ВЫКЛ ВЫКЛ —



SW4: ВЫКЛ = половина тока, ВКЛ = полный ток


2. Настройка тока

Текущее среднеквадратичное значение (RMS) и пиковый ток:



RMS (А) 0,2 0,4 0,5 0,7 0,9 1,1 1,4 1,6



| Пиковый ток (А) | 0,3 | 0,5 | 0,7 | 1,0 | 1,3 | 1,6 | 1,9 | 2,2 |



Настройка SW1–SW3 для выбора тока:

Ток SW3 SW2 SW1
0,2–0,7 НА НА НА
0,9–1,3 ВЫКЛ НА ВЫКЛ
1,4–2,2 ВЫКЛ ВЫКЛ НА



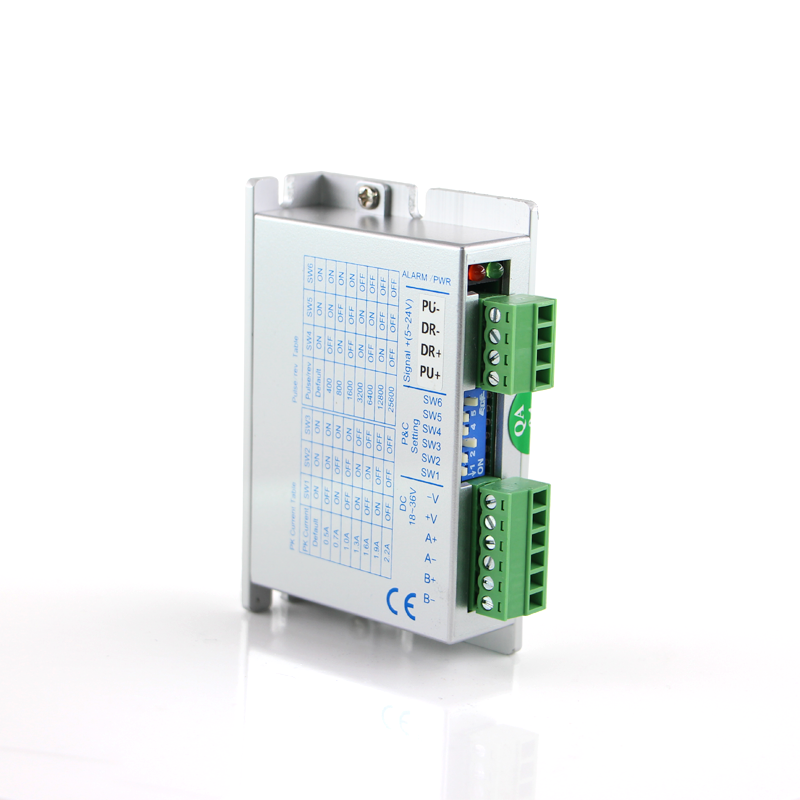

3. Терминалы и подключения



Символ Функция Спецификация
PWR Индикатор питания Зеленый при включении
ТРЕВОГА Индикатор неисправности Красный при превышении тока, перенапряжении или пониженном напряжении
МОГ Импульсный сигнал Фотоэлектрическая изоляция, задний фронт → шаг двигателя. Входное сопротивление 384 Ом, низкий уровень 0–0,5 В, высокий соответствует общему аноду, длительность >5 мкс
ДР Сигнал направления Фотоэлектрическая изоляция, изменяет направление вращения. Входное сопротивление 384 Ом, низкий уровень 0–0,5 В, высокий соответствует общему аноду, длительность >5 мкс
+5В Управляющий сигнал (общий анод) Работает при 3,3–24 В. Для >5 В использовать токоограничивающий резистор: 24 В — 2 кОм, 12 В — 820 Ом
МФ Сигнал свободного двигателя Фотоизоляция, низкий уровень → ток катушки отключается, двигатель свободен. Входное сопротивление 384 Ом, длительность >5 мкс
-В Источник питания DC 18–36 В, мощность >100 Вт
+В Источник питания +В DC 18–36 В
+А, -А / +Б, -Б Подключение двигателя Двухфазный шаговый двигатель
