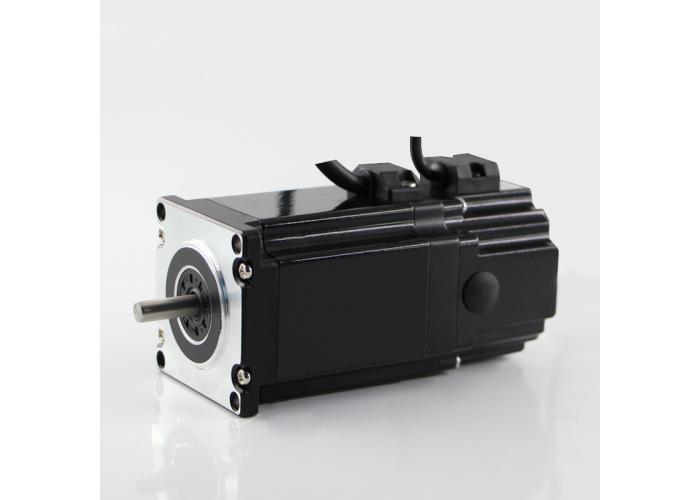

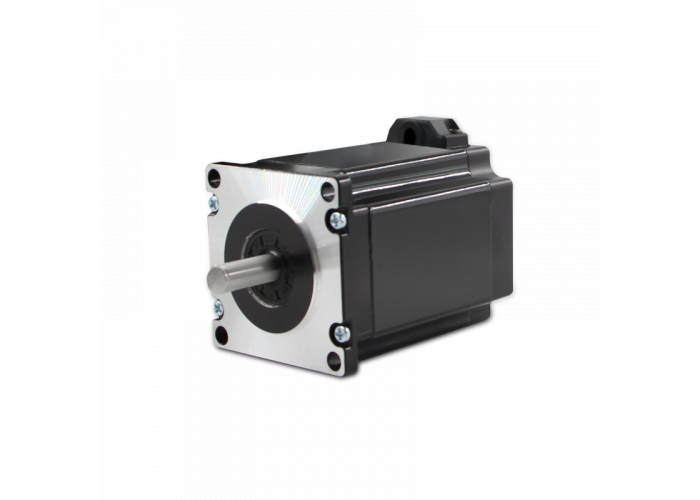

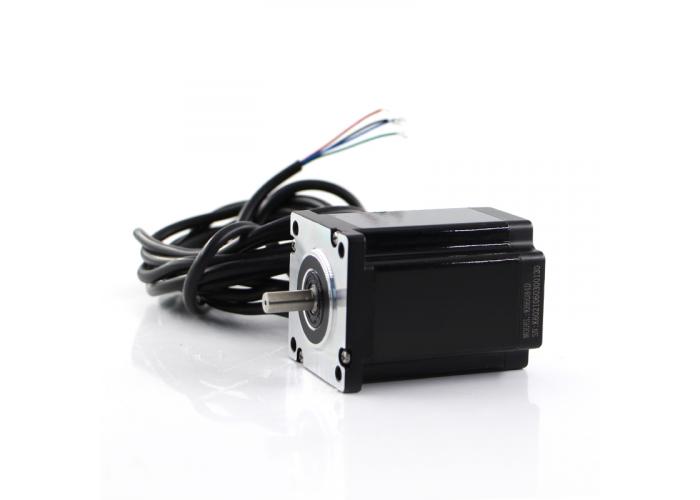

Обзор серии KH
Шаговые двигатели серии KH предназначены для работы в сложных условиях, включая широкий диапазон температур, повышенную влажность, пониженное давление, солевой туман, вибрации и удары. Модели обеспечивают высокий удерживающий момент и надежность в критических приложениях.
Ключевые особенности
-
Рабочая температура: -45°C до +100°C
-
Фланцы двигателя: 28 мм / 42 мм (Nema 11/17)
-
Удерживающий момент: 0,12 – 21 Н·м
-
Надежный безопасный тормоз
-
Возможность обратной связи по положению (энкодер/резольвер)
-
Нестандартные или модифицированные валы
-
Интегрированные шаговые приводы
Параметры и дополнительные функции
-
Безопасный тормоз для удержания позиции
-

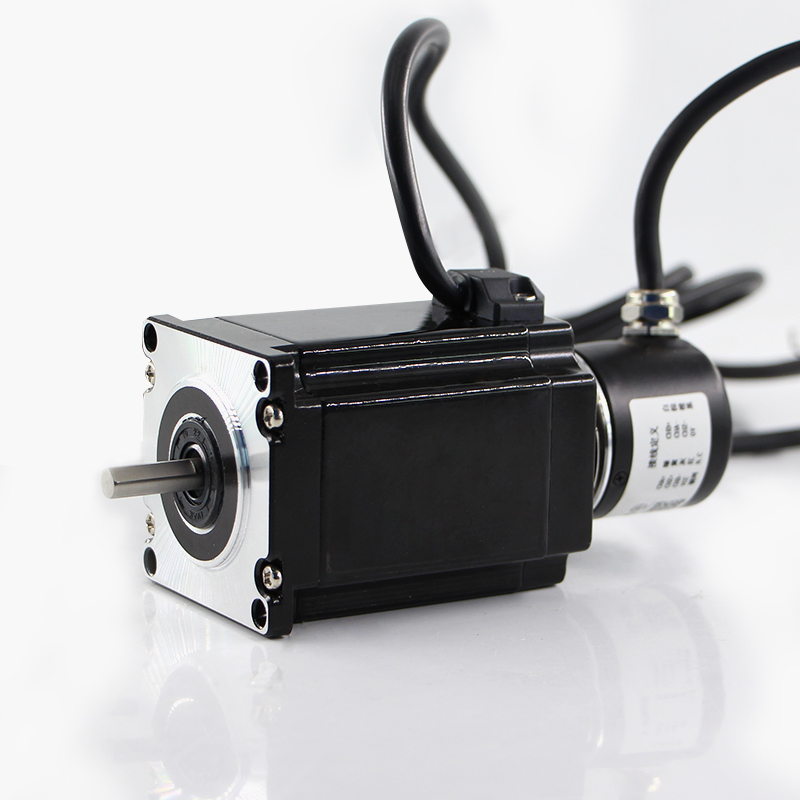

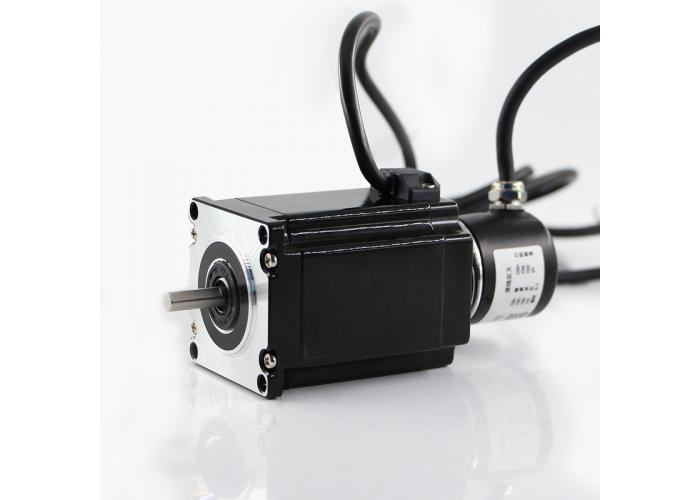

Обратная связь с энкодером для точного позиционирования
-

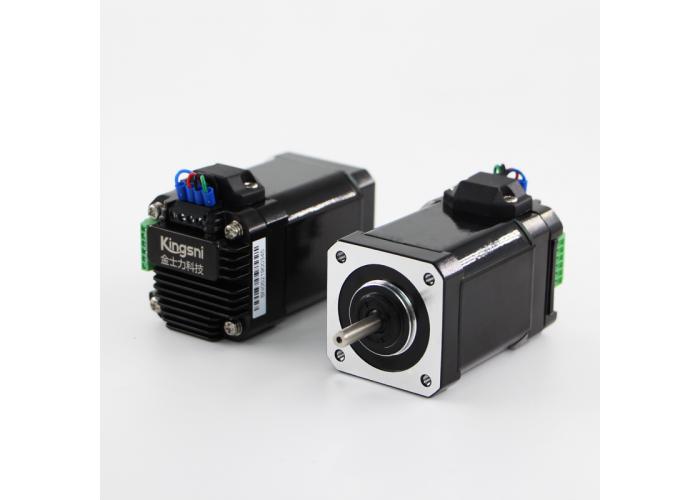

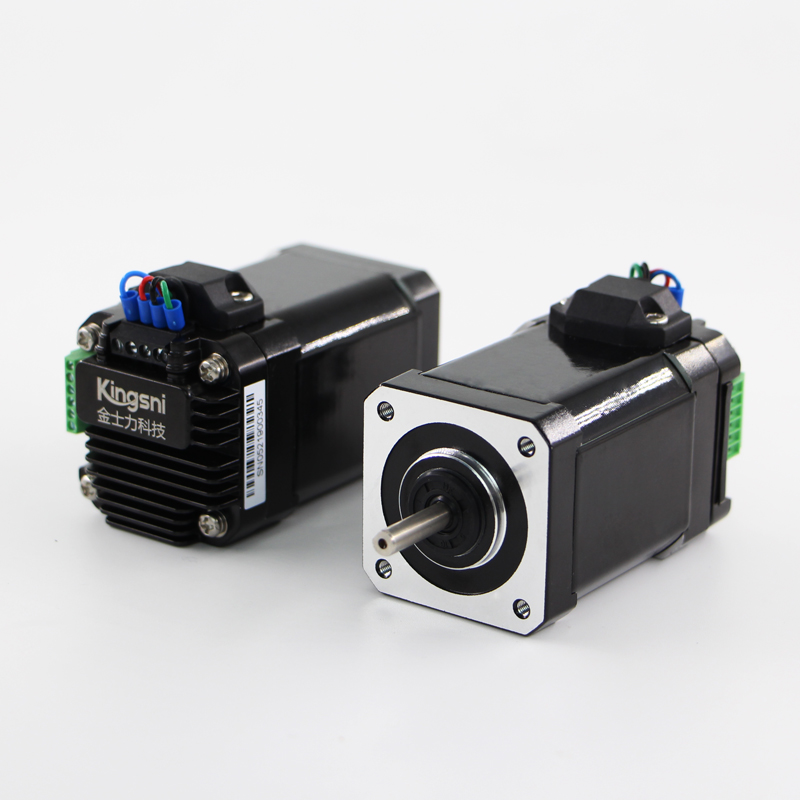

Возможность интеграции шаговых приводов
-
Дополнительные опции: задний вал, модифицированные валы, интегрированные приводы
Применение
-
Биомедицинская техника
-
Производство полупроводников
-
Производство электроники 3C (компьютеры, коммуникации, потребительская электроника)
-
Научные приборы
-
Вакуумное оборудование
-
Ядерная энергетика
-
Военная и аэрокосмическая промышленность
-
Тестирование автомобильных деталей
-
Общая автоматизация
KH2851 (Фланец 28 мм)
| Модель | Длина двигателя (мм) | Ток RMS (A) | Сопротивление (Ω) | Индуктивность (мГн) | Удерж. момент (Нм) | Инерция ротора (г·см²) | Масса (кг) | Диаметр кабеля (мм) | Степень защиты IP |
|---|---|---|---|---|---|---|---|---|---|
| KH2851 | 51 | 0,8 | 8,55 | 2,10 | 0,1 | 18 | 0,2 | - | IP65 |
KH42XX (Фланец 42 мм)
| Модель | Длина (мм) | Ток RMS (A) | Сопротивление (Ω) | Индуктивность (мГн) | Удерж. момент (Нм) | Инерция ротора (г·см²) | Масса (кг) | Диаметр кабеля (мм) | IP |
|---|---|---|---|---|---|---|---|---|---|
| KH4248 | 48 | 1,3 | 2,05 | 2,65 | 0,35 | 68 | 0,4 | 4,5 | IP65 |
| KH4260 | 60 | 1,3 | 3,15 | 4,65 | 0,5 | 102 | 0,5 | 4,5 | IP65 |
KH57XX (Фланец 57 мм)
| Модель | Длина (мм) | Ток RMS (A) | Сопротивление (Ω) | Индуктивность (мГн) | Удерж. момент (Нм) | Инерция ротора (г·см²) | Масса (кг) | Диаметр кабеля (мм) | IP |
|---|---|---|---|---|---|---|---|---|---|
| KH5756 | 56 | 3,0 | 0,58 | 1,00 | 0,8 | 300 | 0,7 | 5,0 | IP65 |
| KH5776 | 76 | 3,0 | 0,75 | 1,62 | 1,4 | 480 | 1,0 | 5,0 | IP65 |
KH60XX (Фланец 60 мм)
| Модель | Длина (мм) | Ток RMS (A) | Сопротивление (Ω) | Индуктивность (мГн) | Удерж. момент (Нм) | Инерция ротора (г·см²) | Масса (кг) | Диаметр кабеля (мм) | IP |
|---|---|---|---|---|---|---|---|---|---|
| KH6058 | 58 | 3,0 | 0,76 | 1,66 | 1,1 | 300 | 0,8 | 5,0 | IP65 |
| KH6065 | 65 | 3,0 | 0,87 | 1,97 | 1,4 | 570 | 1,0 | 5,0 | IP65 |
| KH6084 | 84 | 3,5 | 1,15 | 2,85 | 2,2 | 840 | 1,3 | 5,0 | IP65 |
KH86XX (Фланец 86 мм)
| Модель | Длина (мм) | Ток RMS (A) | Сопротивление (Ω) | Индуктивность (мГн) | Удерж. момент (Нм) | Инерция ротора (г·см²) | Масса (кг) | Диаметр кабеля (мм) | IP |
|---|---|---|---|---|---|---|---|---|---|
| KH8680 | 80 | 4,4 | 0,46 | 2,56 | 2,8 | 1400 | 2,3 | 6,0 | IP65 |
| KH86118 | 118 | 6,0 | 0,73 | 6,05 | 7,5 | 2700 | 3,9 | 6,0 | IP65 |
| KH86156 | 156 | 6,0 | 0,71 | 8,24 | 10,0 | 4000 | 5,5 | 6,0 | IP65 |
KH110XX (Фланец 110 мм)
| Модель | Длина (мм) | Ток RMS (A) | Сопротивление (Ω) | Индуктивность (мГн) | Удерж. момент (Нм) | Инерция ротора (г·см²) | Масса (кг) | Диаметр кабеля (мм) | IP |
|---|---|---|---|---|---|---|---|---|---|
| KH110165 | 165 | 6,0 | 0,90 | 20 | 17 | 13000 | 9,6 | 6,0 | IP65 |
| KH110201 | 201 | 6,0 | 1,095 | 23,19 | 21 | 16200 | 11,9 | 6,0 | IP65 |

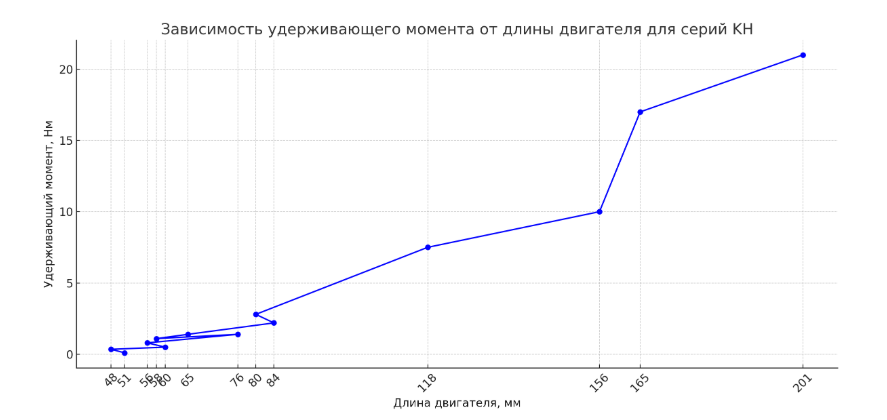

График зависимости удерживающего момента от длины двигателя для серий KH. На нём видно, что с увеличением длины двигателя растёт и удерживающий момент, особенно заметно для крупных моделей с фланцами 86 мм и 110 мм
