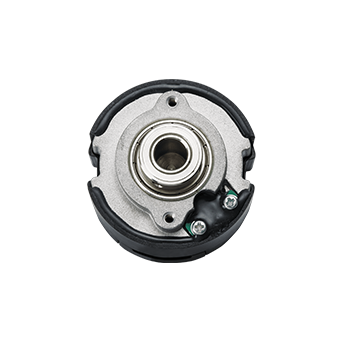

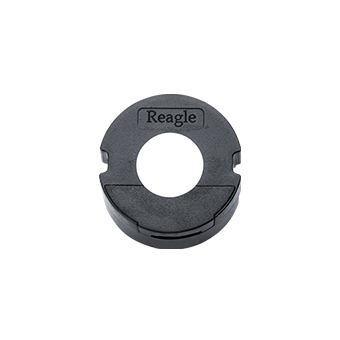

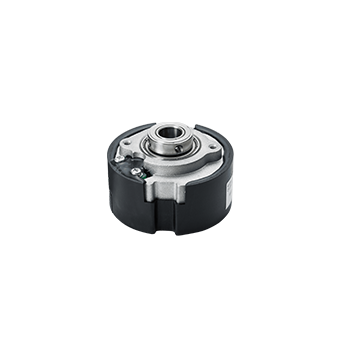

Серия оптических инкрементальных энкодеров SROI42 — 2 500 линий

Серия оптических инкрементальных энкодеров SROI42 — 2 500 линий

Энкодеры серии SROI42 с 2 500 линий инкрементного типа обладают компактным и легким корпусом, а также продуманным механизмом фиксации вала. Они могут использоваться в серво, текстильной и упаковочной промышленности.

Характеристики продукта

• Диаметр корпуса 43,8 мм, минимальная высота 21,5 мм, компактный размер и малый вес

• Доступны проводные и беспроводные варианты

• Уникальный механизм фиксации вала повышает стабильность и безопасность

• Защита порта выхода сигнала снижает риск повреждения энкодера и обеспечивает соответствие жестким электромагнитным условиям

Преимущества продукта

• Продуманный механизм фиксации вала обеспечивает стабильность работы

• Защита выхода сигнала снижает вероятность отказов

• Очень компактные размеры экономят место при установке

Технические характеристики

Система

• Разрешение: 2 500 C/T

• Протокол связи: импульсный режим

• Частота отклика: ≤ 250 кГц

• Формат выхода: Line drive 26C31

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребление тока (типичное): 55 мА

• Дифференциальный уровень выхода:

  • Высокий: ≥ 2,4 В

  • Низкий: ≤ 0,5 В

• Сопротивление изоляции: 10 МΩ

Эксплуатационные характеристики

• Рабочая температура: -40℃…+105℃

• Влажность: ≤ 90% (при 40℃/21 день, EN60068-2-78), без конденсации

• Степень защиты IP: IP40

• Электромагнитная совместимость (EMC): IEC61800-3

• Устойчивость к удару: ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
