Серия iC-HS Драйверы лазеров с ультракороткими импульсами

iC-HS02 / iC-HS05 / iC-HSB — Высокоскоростные драйверы лазерных диодов

Описание:
Драйверы iC-HS02, iC-HS05 и iC-HSB предназначены для высокоскоростного управления лазерными диодами. Благодаря внутренней компенсации выходные импульсы практически не зависят от напряжения питания, температуры и технологических отклонений.

• Максимальный ток лазера: до 200 мА (iC-HS02), 500 мА (iC-HS05) и 600 мА (iC-HSB).

• Амплитуда импульсного тока настраивается через 10-битный ЦАП.

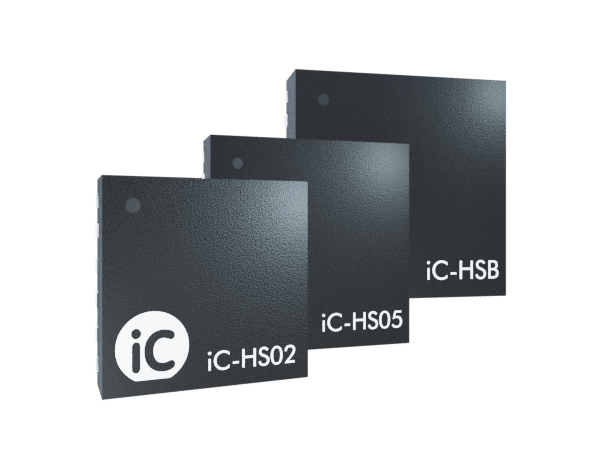

Типы и корпуса

• iC-HS02 QFN16-3×3

• iC-HS05 QFN24-4×4

• iC-HSB QFN24-4×4

Особенности

• Ширина импульса: от 100 пс до 5 нс с разрешением 1 пс

• Температурно-стабилизированная генерация импульсов на кристалле

• Максимальный ток лазера: 200/500/600 мА

• Синхронизация LVDS или TTL с программируемой задержкой

• Триггерный вход LVDS или TTL

• Частота повторения до 200 МГц (режим LVDS)

• Защита от перегрева и сверхтока с отключением лазера

• Функция защиты от превышения энергии (только iC-HS05/B)

• Встроенный температурный монитор с разрешением ≈ 1 °C

• Последовательный интерфейс программирования (SPI или I²C)

• Верификация и проверка содержимого конфигурации

• Низкопотребляющий режим ожидания

• Питание: 3,3–5 В

Применение

• Лазерные дальномеры TOF

• Короткодальные LIDAR-системы

• Флуоресцентная спектроскопия

• 3D-сканирование
