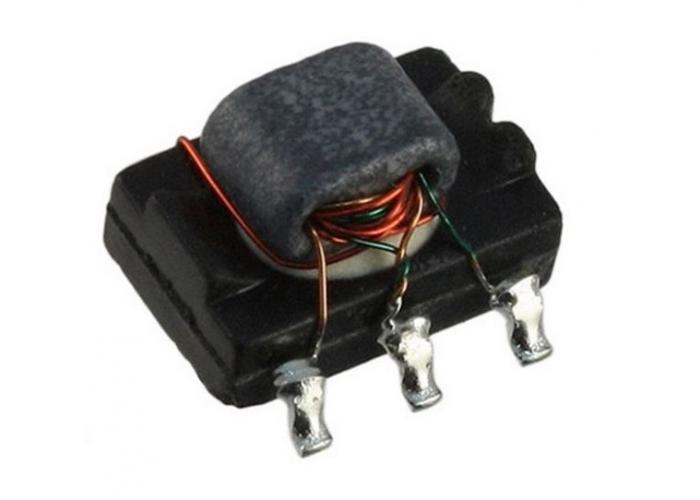

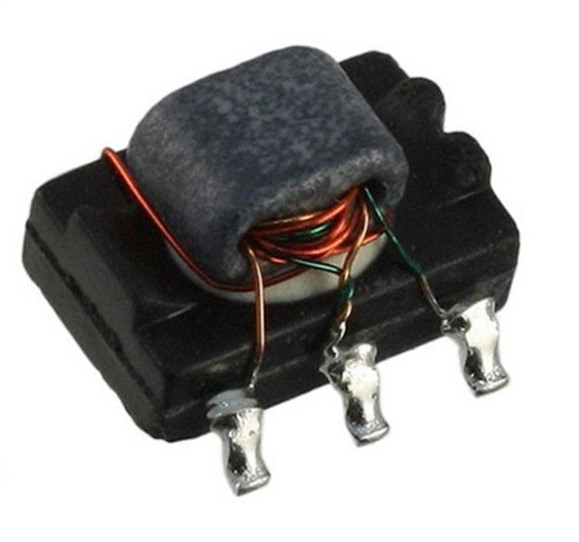

RF Balun трансформатор

Высокочастотный трансформатор с балансировкой импеданса

Надёжное решение для широкополосных приложений и высокочастотной электроники.

Этот трансформатор обеспечивает точное преобразование импеданса и высокую стабильность работы в диапазоне от 2 до 350 МГц. Он подходит для использования в смесителях с двойным балансом, широкополосных трансформаторах импеданса, направленных ответвителях, согласующих устройствах и телекоммуникационном оборудовании, включая телеприставки и кабельные модемы.

Основные характеристики

• Стандарты: ISO9001:2008, ISO14001:2004

• Импеданс: 2:1

• Входные обратные потери: ≥12 дБ

• Характеристическое сопротивление: 50 Ω

• Рабочая температура: –40 ℃ … +85 ℃

• Температура хранения: –55 ℃ … +100 ℃

• ВЧ мощность: 2,0 Вт

• Вносимые потери: ≤1,5 дБ

• Постоянный ток: 30 мА

Материалы

• Ядро: Ni-Zn

• Провод: эмалированная медь QA

• База: индивидуальная

• Терминалы: оловянная медь

• Клей: эпоксидная смола

Преимущества

• Высокая точность и стабильность импеданса

• Минимальные потери и низкий уровень шумов

• Надёжная изоляция и долговечность материалов

Области применения

• Смесители с двойным балансом

• Широкополосные трансформаторы импеданса

• Направленные ответвители и согласующие устройства

• Телеприставки и кабельные модемы
