Планетарные редукторы серии PB/PBR для экстремальных условий
Планетарные редукторы серии PB/PBR разработаны для работы в сверхжёстких условиях эксплуатации. Использование современных конструктивных решений, высококачественных материалов и передовых технологий смазки обеспечивает повышенную точность, надёжность и долговечность механических систем трансмиссии.
Основные преимущества
-
Умножение крутящего момента: эффективно увеличивает крутящий момент двигателя для оптимизации производительности
-
Превосходное разрешение шага: высокая точность движения для улучшенного управления
-
Оптимальные коэффициенты инерции: сбалансированная передача между двигателем и нагрузкой для максимальной эффективности
-
Высокая точность и жесткость: гарантированная стабильность и долговечность даже при больших нагрузках
-
Впечатляющий крутящий момент: справляется с самыми трудными задачами
Серии и конструкции
-

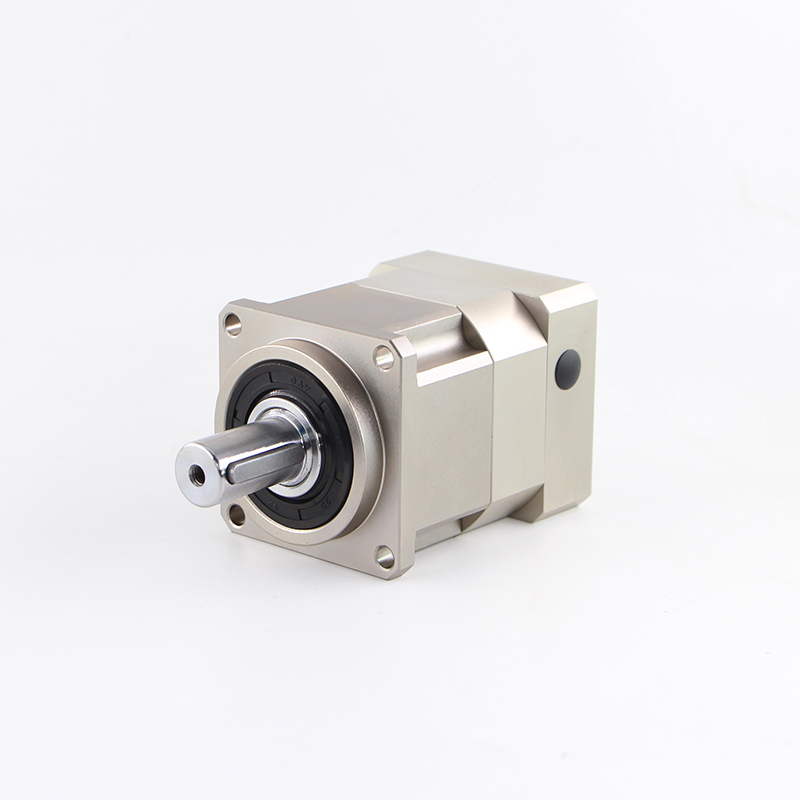

PB: стандартный планетарный редуктор
-

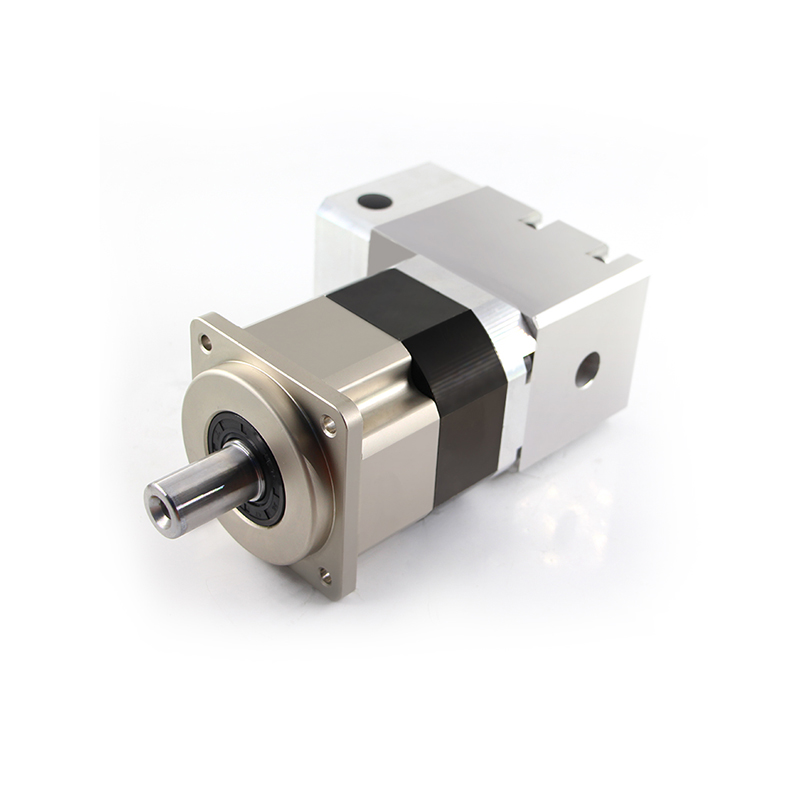

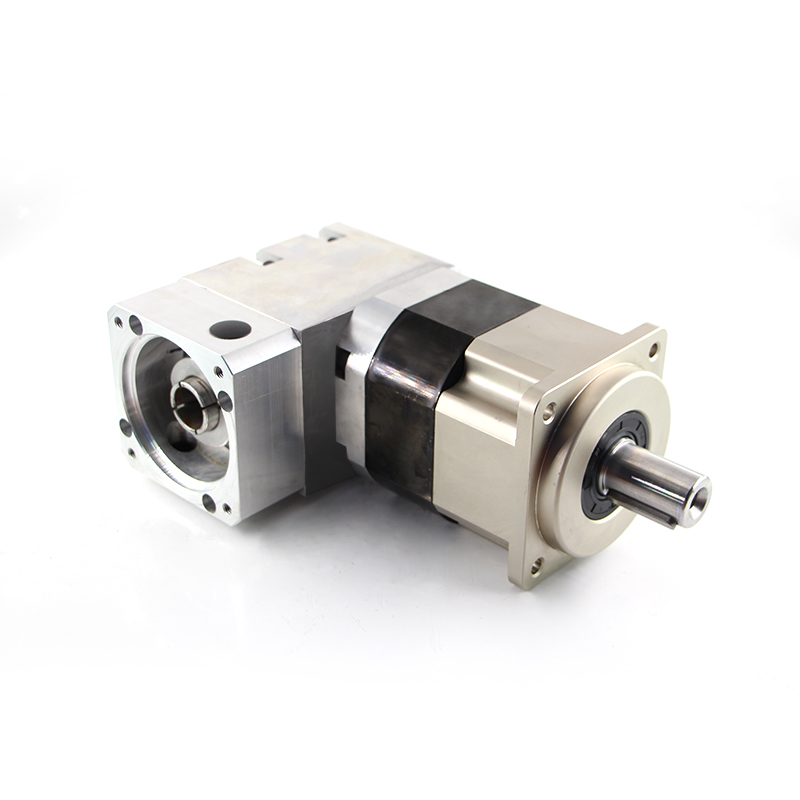

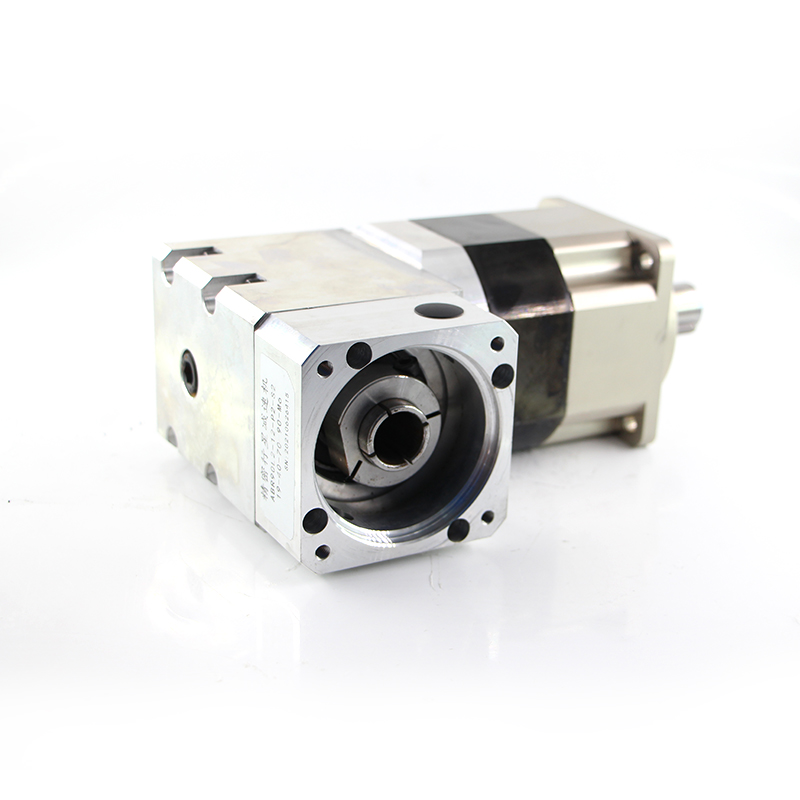

PBR: редуктор с прямоугольным валом 90°
Размер фланца
42 / 60 / 90 / 115 / 142 / 180 мм
Стадии редукции
-
L1: 1 стадия
-

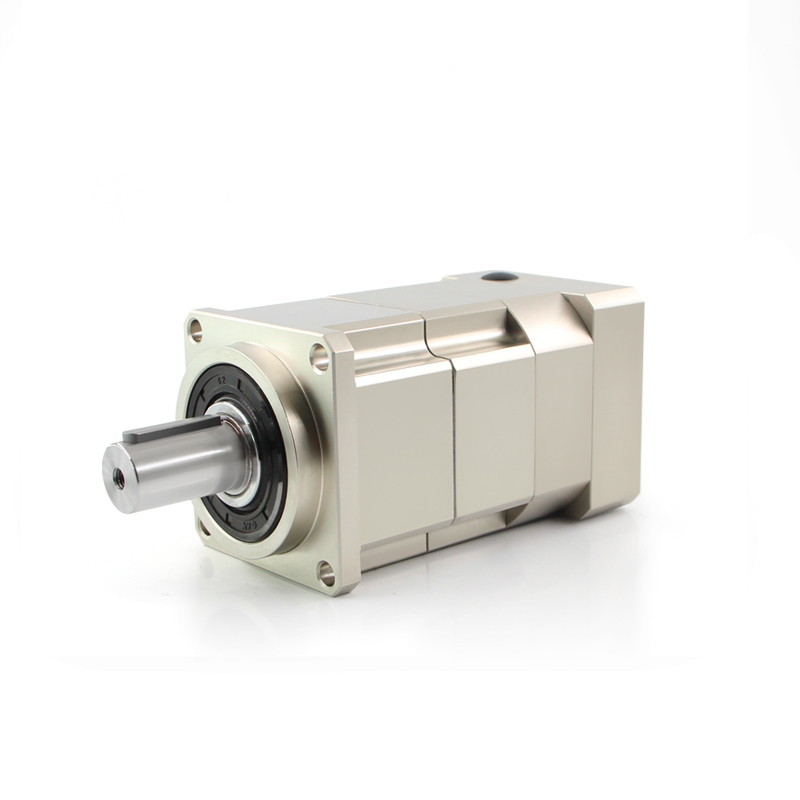

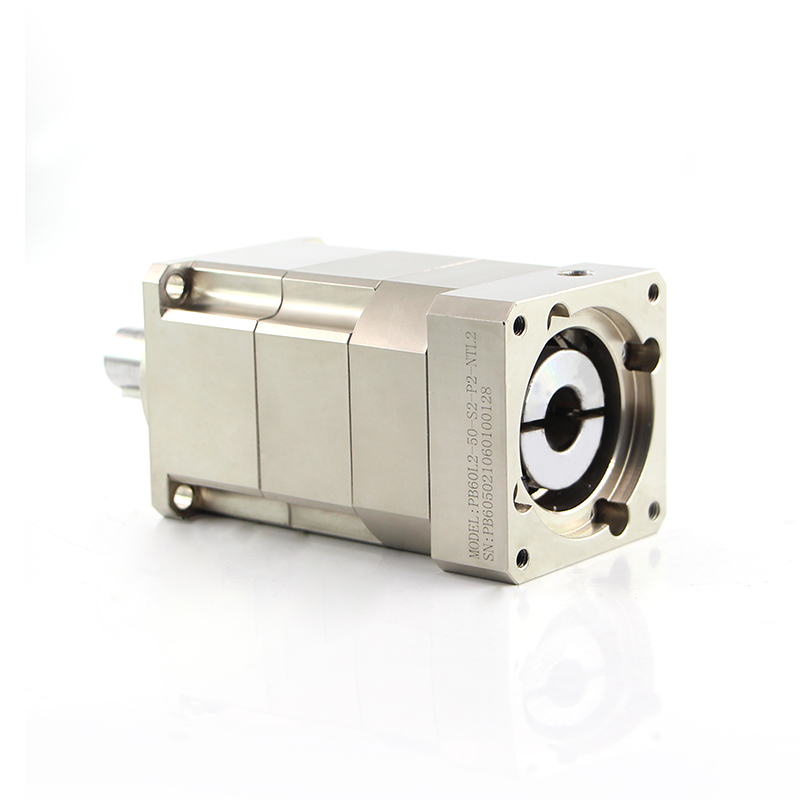

L2: 2 стадии
Передаточные числа
-
1 стадия: 3, 4, 5, 6, 7, 8, 10
-
2 стадии: 12, 15, 16, 20, 25, 30, 32, 35, 36, 40, 50, 60, 64, 70, 80, 100
| Код | Температура (℃) | Класс вакуума | Радиоактивность (Gy) |
|---|---|---|---|
| РХТ | -20…+200 | 10⁻³ | 10⁶ |
| СХТ | -20…+200 | 10⁻³ / 10⁻⁵ / 10⁻⁷ | - |
| ХТ | -20…+150 | 10⁻³ / 10⁻⁵ / 10⁻⁷ | - |
| НТЛ1 | -40…+85 | 10⁻³ / 10⁻⁵ | - |
| НТЛ2 | -40…+100 | - | - |
| НТЛ3 | -65…+125 | 10⁻³ | - |
| NTL4 | -80…+40 | 10⁻³ | - |
| НТЛ5 | -55…+150 | - | - |
Коды класса вакуума
-
Пусто: невакуумный
-
V3: низкое давление / вакуум до 10⁻³ Па
-
V5: вакуум до 10⁻⁵ Па
-
V7: вакуум до 10⁻⁷ Па
Коды радиационной стойкости
-
Пусто: без устойчивости к радиации
-
RH: радиационная стойкость до 10⁶ Gy
Совместимые двигатели
-
KH86: шаговый двигатель серии KH 86 мм
-
KVM57: шаговый двигатель серии KVM 57 мм
-
KECM750: серводвигатель серии KECM, 750 Вт
-
KSSM400: серводвигатель серии KSSM, 400 Вт
