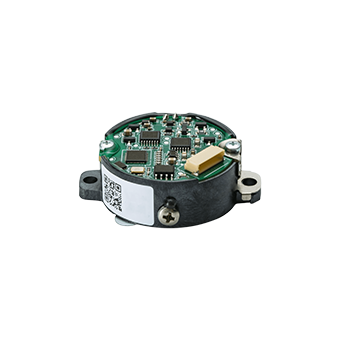

Оптический энкодер раздельного типа SROA46

SROA46 — это абсолютный вращающийся энкодер с высокой точностью подсчета. Он подходит для применения в системах с компактными размерами двигателя, где при этом требуется высокая точность.

Характеристики продукта

• Ультратонкий дизайн: всего 15,5 мм, установка занимает 80 секунд, калибровка не требуется

• Повторяемость: < ±5 угловых секунд

• Интерфейс: RS485, совместим с несколькими протоколами связи

• Двусторонняя асинхронная последовательная связь

• Разрешение: однооборотное 17/23 бит, многооборотное 16 бит

• Длина кабеля связи: до 50 метров

• Строгие EMC-тесты: соответствует условиям работы в жестких электромагнитных средах

Преимущества продукта

• Ультратонкий дизайн с интегрированной установкой

• Жесткое соединение без пружин, обеспечивающее повышенную жесткость системы

• Однократная настройка («one-click debugging»), экономит время и силы

Технические характеристики

Система

• Разрешение:

  • Однооборотное: 17/23 бит

  • Многооборотное: 16 бит

• Протокол связи: RS485

• Скорость передачи данных: 2,5 Мбит/с

• Формат сигнала: протокол последовательной связи

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребление тока (типичное): 72 мА

• Дифференциальный уровень выхода:

  • Высокий: ≥ 3,5 В

  • Низкий: ≤ 1,7 В

• Сопротивление изоляции: 50 МΩ

• Время переключения фронта: 100 нс

Эксплуатационные характеристики

• Электромагнитная совместимость (EMC): IEC61000-4

• Рабочая температура: -20℃…105℃

• Влажность: ≤ 90% (при 40℃/21 день, EN60068-2-78), без конденсации

• Степень защиты IP: защита задней крышки двигателя

• Устойчивость к удару: ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
