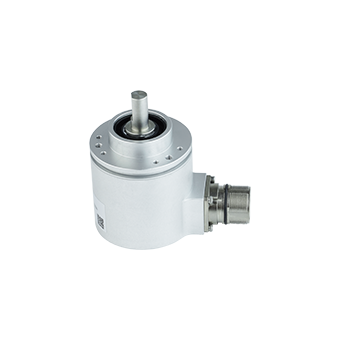

Оптический абсолютный энкодер серии DON58

Преимущества продукта

• Поддержка разрешения до 8192 шагов (одиночный оборот) и 4096 шагов (многооборотный);

• Круглый зажимной фланец, синхронный фланец и сквозной (глухой) вал;

• Возможность настройки нулевой позиции;

• Защита от переполюсовки и перенапряжения (до 5%);

• Система предупреждения о неисправностях;

• Поддержка различных вариантов выходных сигналов, включая SSI+HTL и SSI+SinCos.

Технические характеристики

Система

• Внешний диаметр: φ58 мм

• Диаметр вала: выходной вал φ6 / φ10 мм; глухое отверстие φ10 / φ12 / φ14 мм

• Разрешение:

  • Однооборотное — 8192 (13 бит)

  • Многооборотное — 4096 (12 бит)

• Скорость вращения: ≤6000 об/мин

• Интерфейс:

  • SSI + HTL (512 / 1024 / 2048 / 4096 опц.)

  • SSI + SinCos (2048)

• Типы фланцев: синхронный / зажимной

Электрические параметры

• Напряжение питания: 10–30 В

• Потребляемый ток (тип.): 52 мА

• Уровень дифференциального сигнала: высокий ≥3.5 В, низкий ≤1.7 В

• Сопротивление изоляции: 1 MΩ

• Время фронта сигнала: 900 нс

• Электрический интерфейс: авиационный разъём

Дополнительные функции

• Настраиваемая нулевая позиция

• Защита от переполюсовки

• Защита от перенапряжения (5%)

• Сигнализация неисправностей

Условия эксплуатации

• Рабочая температура: –40℃ … +85℃

• Влажность: ≤95% RH, без конденсации

• Степень защиты: IP67

• Ударная нагрузка: 100g, 2 мс (EN 60068-2-27)

• Вибрация: 10–58 Гц ±0,75 мм; 58–2000 Гц — 10g
