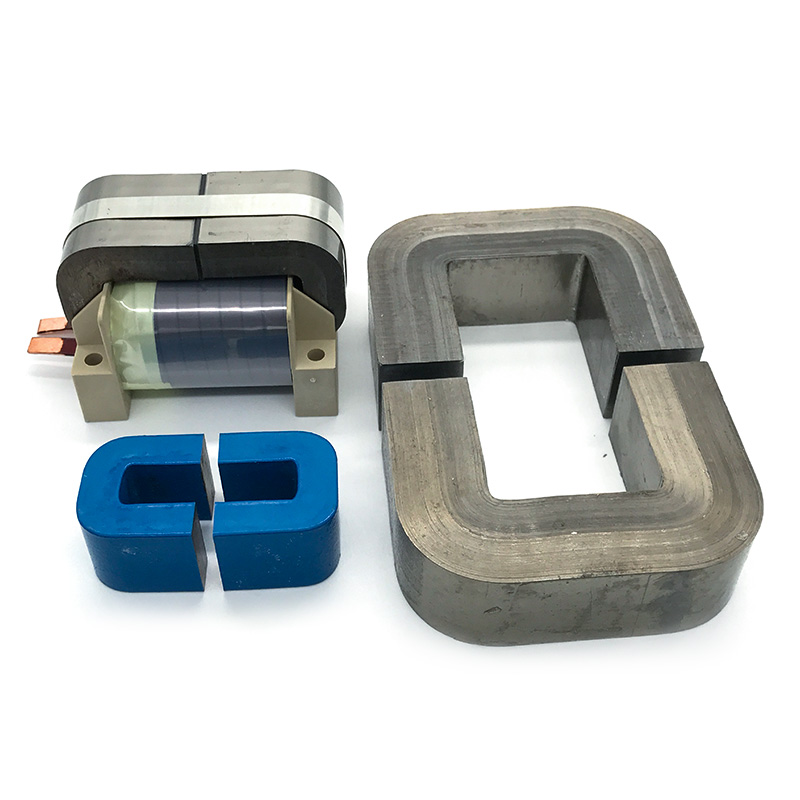

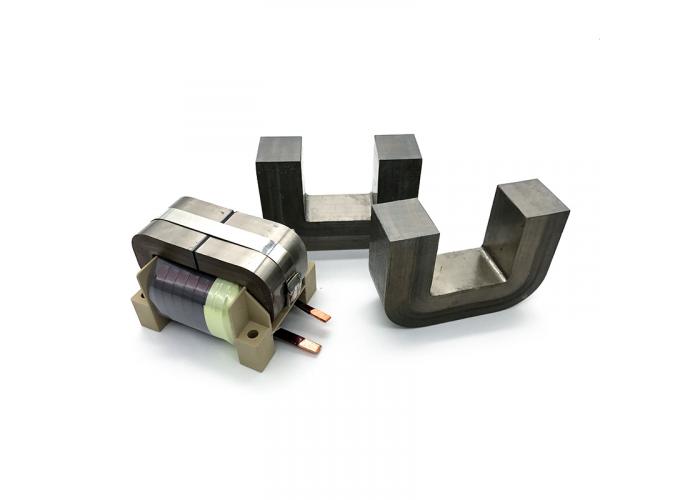

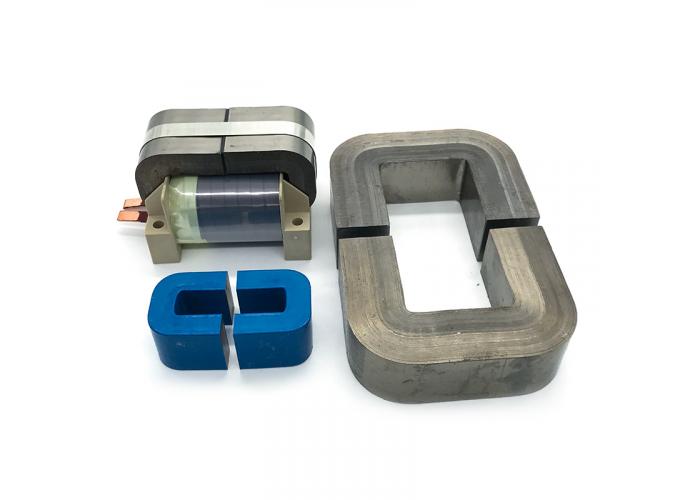

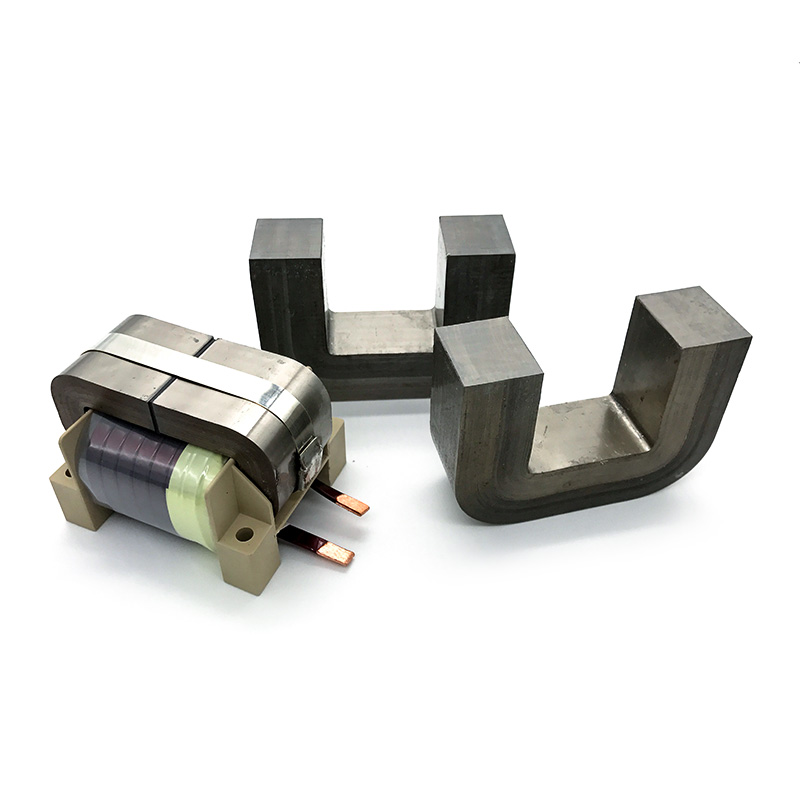

Нанокристаллические C-образные сердечники

Нанокристаллические C-образные сердечники от Transmart предназначены для использования в среднечастотных трансформаторах, особенно в инверторах для альтернативных источников энергии, вспомогательных источниках питания для поездов, быстрых зарядных устройствах для электромобилей, изолированных DC/DC преобразователях и аудио-трансформаторах. Эти сердечники обеспечивают низкие потери, высокую плотность магнитного потока и минимальный уровень шума, что делает их идеальными для применения в высокоэффективных и компактных устройствах.

Основные характеристики материалов:

• Насыщенная индукция (Bs):
  1,23 Тл (по данным производителя).

• Насыщенная магнитострикция (λs):
  Менее 1 ppm.

• Потери на сердечнике (Pcm):
  0,6 Вт/кг при 10 кГц и 0,1 Тл.

• Температура Кюри (Tc):
  570 °C.

• Эффективная относительная проницаемость (µe):
  10 000 при 10 кГц (значение может изменяться в зависимости от длины зазора).

• Максимальная рабочая температура:
  155 °C.

Преимущества:

• Низкие потери на сердечнике:
  Обеспечивает высокую эффективность и низкое тепловыделение.

• Высокая плотность магнитного потока:
  Позволяет создавать компактные и мощные устройства.

• Низкий уровень шума:
  Идеально подходит для аудио-приложений и чувствительных устройств.

• Прямоугольная и открытая форма:
  Обеспечивает легкую сборку и интеграцию в различные конструкции.

Условия заказа:

• Минимальный заказ (MOQ):
  250 единиц на позицию.

• Происхождение:
  Фошань, Китай.

• Срок изготовления (Lead time):
  4–15 рабочих дней.

• Способы оплаты:
  L/C, D/A, D/P, T/T, Western Union.

• Услуги:
  OEM, ODM, изготовление по индивидуальному заказу.

СПЕЦИФИКАЦИЯ НАНОКРИСТАЛЛИЧЕСКОГО C-ЯДРА

Скачать >>
