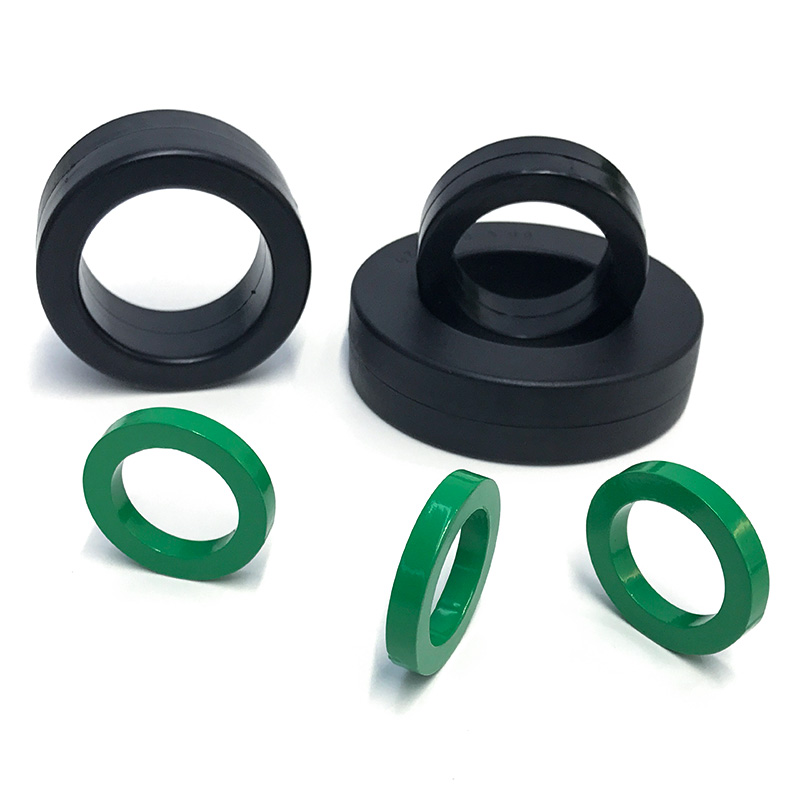

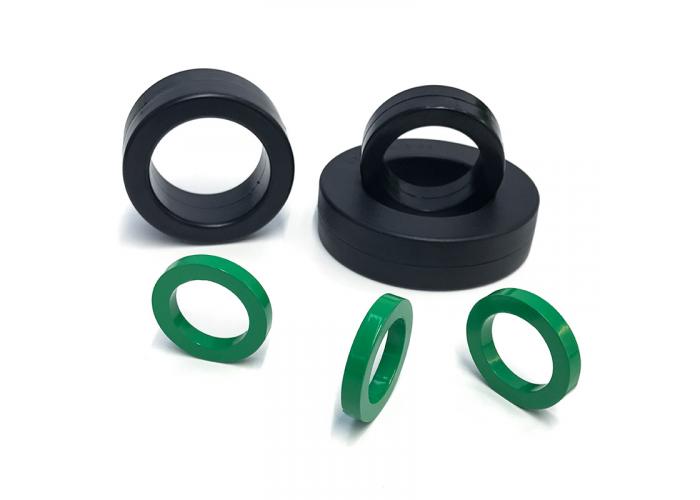

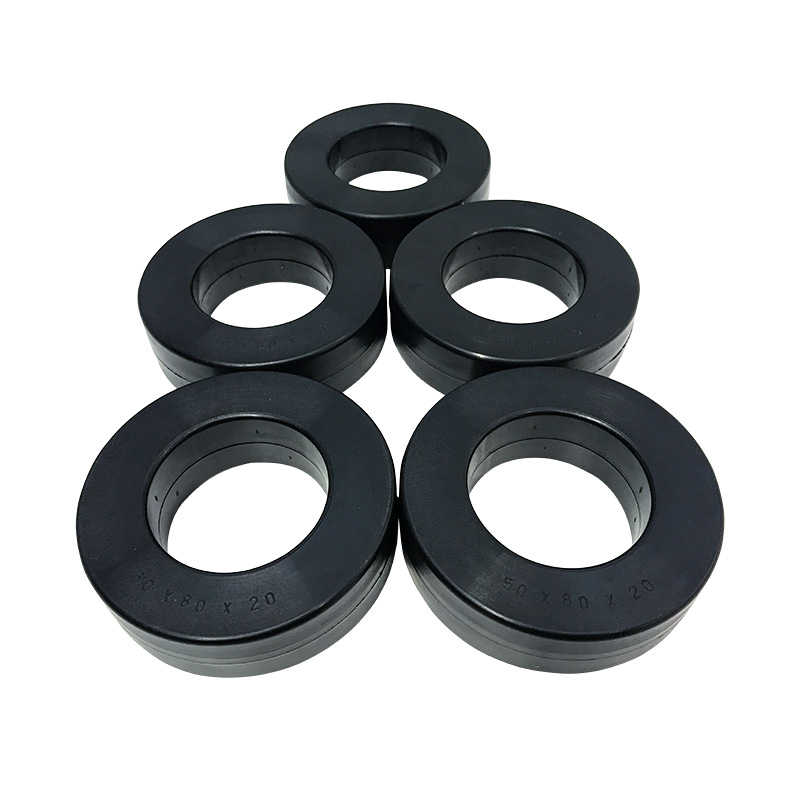

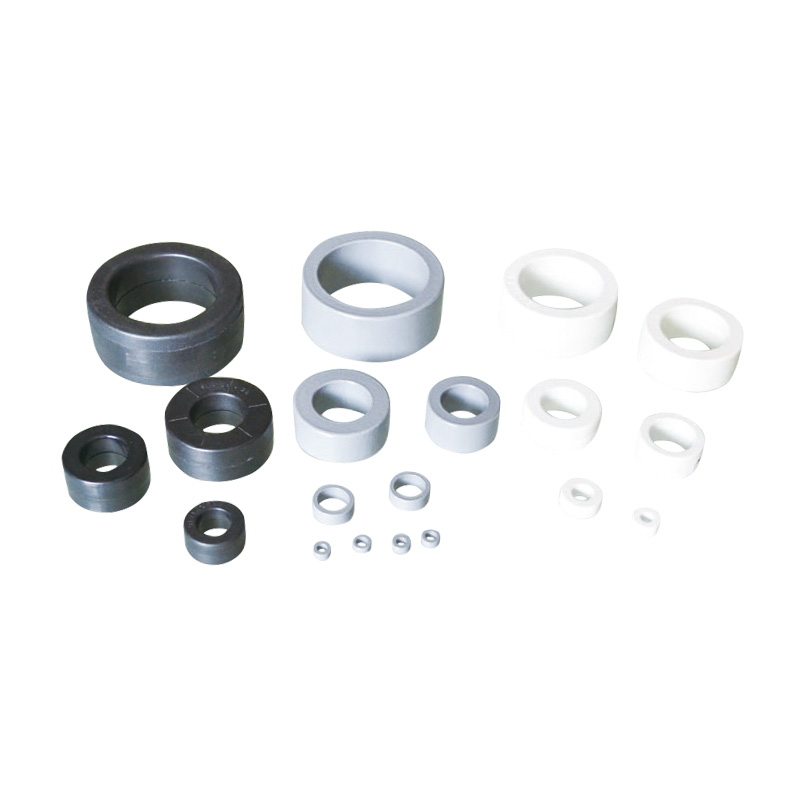

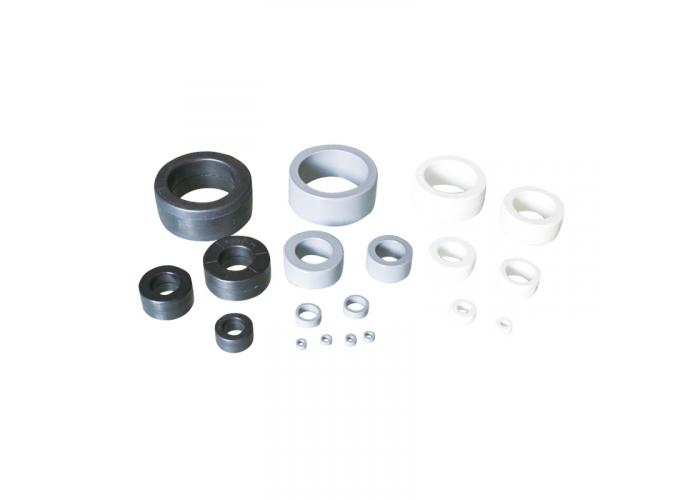

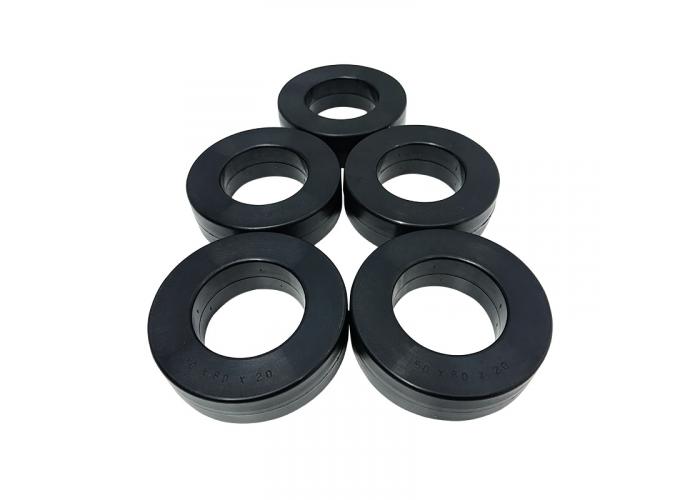

Нанокристаллические сердечники с электромагнитным синфазным дросселем для преобразователя

Нанокристаллические сердечники с электромагнитным синфазным дросселем для преобразователя
Нанокристаллические сердечники с электромагнитным синфазным дросселем для преобразователя
Нанокристаллические сердечники с электромагнитным синфазным дросселем для преобразователя
-
+
шт
Оставить заявку
  • Код 12794
  • Бренд Transmart Transmart
  • Страна Китай Китай
  • Вес с упаковкой 20 г
  • Габариты с упаковкой 10x10x10 см

Все магнитопровод (сердечник трансформатора)

Все магнитопровод (сердечник трансформатора) Transmart

Страница бренда Transmart

Описание

Общий режимный (common‑mode) сердечник для дросселей (CMC) — тип магнитного сердечника, используемый для подавления электромагнитных помех (EMI). Предназначен для фильтрации шумов, общих для обеих линий (например, витая пара), при этом дифференциальные сигналы проходят без существенных искажений. Нанокристаллический материал с высокой и стабильной температурной характеристикой подходит для фильтров помех радиочастот и линейных шумов в инверторах, импульсных источниках питания и сигнальных линиях.

Коммерческая информация

  • Бренд: Transmart.

  • Модель: NC Series.

  • MOQ (минимальный заказ): от 100 штук на позицию.

  • Происхождение: Фошань, Китай.

  • Услуги: OEM, ODM, изготовление по спецзаказу.

О материале и его свойствах (основное)

(Значения приведены на странице как характеристики нанокристаллического материала Transmart; далее — переведённые метрики)

  • Насыщенная индукция (Saturated induction density): ≈ 1.2 Тл.

  • Проницаемость (µ) — очень высокая при низких частотах: примерные величины порядка 8.5×10^4 (в статике/10 кГц), на 100 кГц — порядка 2.0×10^4 (значения зависят от конкретного состава и типоразмера).

  • Точка Кюри (Curie temperature, Tc): ≈ 570 °C.

  • Плотность (ρ): ≈ 7.2 г/см³.

  • Удельное сопротивление (resistivity): указано ≥130 µΩ·см (ориентировочно — смотрите страницу для точного обозначения).

  • Коэффициент укладки/слоя (stack factor): ≥0.8.

Применение

  • Подавление EMI в импульсных источниках питания (SMPS), в частотно‑регулируемых приводах (инверторы), в линиях передачи сигнала, в аудио‑ и коммутационном оборудовании и т. д.





mart VAC Part number Core dimensions Iron cross section Mean path length Weight Permeability ( µ at 10kHz ) AL Saturation current
     Part number      Afe      lFe      mFe      10 kHz 100 kHz      typical
  Core dimensions Finished core size OD     ID      H      cm2      cm      g      nominal      10 kHz 100 kHz
       da x di x h      mm x mm x mm            μH      A
       mm x mm x mm         Specified value Design refer
NC-0178-L-w W914 9.8 x 6.5 x 4.5 11.2   5.1    5.8 0.06 45810,00 45658,00 65600 ≤ µ` ≤ 127000 87,00 25.5     6.4 0.2      0.4
NC-0010-L-w W902 12 x 8 x 4.5 14.1   6.6    6.3 0.07 45660,00 45839,00 72000 ≤ µ` ≤ 139000 97,00 28.0     6.8 0.2      0.4
NC-0226-L-w W498 12.5 x 10 x 5 14.3   8.5    7.0 0.05 45780,00 45717,00 42200 ≤ µ` ≤ 81500 56,00 10.0     3.6 0.4      0.8
NC-0039-L-w W865 15 x 10 x 4.5 17.1   7.9    6.5 0.09 45903,00 45810,00 72000 ≤ µ` ≤ 139000 94,00 27.0     6.7 0.3      0.5
NC-0217-L-w W403 16 x 10 x 6 17.9   8.1    8.1 0.14 45661,00 4,00 72000 ≤ µ`≤ 135000 97,00 43.0    10.1 0.3      0.6
NC-0217-L-w-01 W308 4,00 18000 ≤ µ` ≤ 35000 23,70 11.7     6.5 1.2      1.7
NC-0179-L-w W515 17.5 x 12.6 x 6 19.0  11.0   8.0 0.12 45842,00 45661,00 72000 ≤ µ` ≤ 135000 96,00 30.0     6.9 0.3      0.7
NC-0044-L-W-01 W838 19 x 15 x 10 21.2  13.0  12.3 0.16 45721,00 45722,00 72000 ≤ µ` ≤ 130000 96,00 36.1     8.8 0.4      0.7
NC-0038-L-W W409 20 x 12.5 x 8 22.6  10.3  10.2 0.24 45662,00 9.0 72000 ≤ µ` ≤ 135000 97,00 55.2    13.6 0.4      0.7
NC-0038-L-w-01 W450 9.0 18100 ≤ µ` ≤35000 23,70 14.3     9.1 1.4      2.1
NC-0088-L-w-03 W523 25 x 20 x 10 27.6  17.4  12.8 0.20 45664,00 45757,00 60000 ≤ µ` ≤ 116000 80,00 28.4     7.3 0.6      1.1
NC-0141-L-w-01 W380 25 x 16 x 10 27.9  13.6  12.5 0.36 45753,00 17.0 72000 ≤ µ` ≤ 135000 95,00 65.5    15.5 0.4      0.9
NC-0141-L-w-02 W451 17.0 15000 ≤ µ` ≤ 35000 24,30 17.0    11.5 1.7      2.6
NC-0141-L-w-04 W980 17.0 3300 ≤ µ` ≤ 6400 ( 100kHz ) 4,40 3.2      3.1 9.3      9.6
NC-0008-L-w-01 W423   30 x 20 x 10 32.8  17.6  12.5 0.40 45907,00 23.0 72000 ≤ µ` ≤ 135000 103,00 59.3    14.0 0.5      1.0
NC-0008-L-w-14 W358 23.0 19500 ≤ µ` ≤ 35200 25,50 15.5    11.1 2.1      3.1
NC-0008-L-w-11 W981 23.0 3280 ≤ µ` ≤ 6400 ( 100kHz ) 4,40 2.9      2.8 11.4    11.8
NC-0023-L-b-02 W424 40 x 25 x 15 43.1  22.5  18.5 0.86 45698,00 64,00 72000 ≤ µ` ≤ 135000 94,00 101.0   23.1 0.7      1.4
NC-0023-L-b-06 W453 64,00 17850 ≤ µ` ≤ 34500 23,70 25.4    17.2 2.9      4.2
NC-0177-L-b V102   45 x 30 x 15 48.3  26.4  18.2 0.86 45880,00 74,00 72000 ≤ µ` ≤ 135000 96,00 87.5    20.3 0.8      1.6
   24.3    15.9    3.0      4.5
NC-0177-L-b-01 V118 74,00 20000 ≤ µ` ≤ 38700 26,70 24.3    15.9 3.0      4.5
NC-0177-L-b-02 V101 74,00 12900 ≤ µ` ≤ 25000 17,20 15.7    14.3 4.6      5.8
NC-0016L-w-02 W516 50 x 40 x 20 53.5  36.3  23.4 0.76 45671,00 79,00 50000 ≤ µ` ≤ 97000 66,00 45.3    14.0 1.4      2.7
NC-0016-L-w-03 W565 79,00 20000 ≤ µ` ≤ 38700 26,60 18.0    10.0 3.5      5.3
NC-0017-L-b W517   63 x 50 x 25 67.3  46.5  28.6 45292,00 45886,00 161,00 50000 ≤ µ` ≤ 97000 67,00 58.6    18.1 1.8      3.5
NC-0017-L-b-01 V110 161,00 20000 ≤ µ` ≤ 38700 26,50 23.3    13.5 4.4      6.7
NC-0017-L-b-02 W985 163,00 2850 ≤ µ` ≤ 5510 ( 100kHz ) 3,70 3.3      3.2 30.2    30.9
NC-0147-L-b V140 80 x 50 x 20 86.0  44.7  25.7 46784,00 45767,00 342,00 71250 ≤ µ` ≤ 137000 95,00 94       28 1.4      2.8
NC-0147-L-b-02 W531 342,00 18700 ≤ µ` ≤ 36300 24,90 35.0    24.0 5.5      8.2
   5,170
NC-0147-L-b-04 V091 347,00 ≥ 5170 5170,00 9.6      9.2 26.4    27.3
NC-0096-L-b-01 W518 90 x 60 x 20 95.4  54.7  24.7 46784,00 45831,00 395,00 50000 ≤ µ` ≤ 97000 67,00 81.0    25.1 2.4      4.5
   3,700
NC-0096-L-b-02 W984 400,00 2800 ≤ µ` ≤ 5400 ( 100kHz ) 3700,00 4.6      4.5 40.9    41.8
NC-0188-L-w V082 100 x 80 x 25 105.5  75.0   29.6 32874,00 45744,00 379,00 50000 ≤ µ` ≤ 97000 67,00 56.3    16.9 2.8      5.3
   14.5    13.1    10.9    13.8
NC-0188-L-w-01 V081 379,00 12900 ≤ µ` ≤ 25000 17,20 14.5    13.1 10.9    13.8
NC-0144-L-b W468 102 x 76 x 25 108.1  70.0   30.3 17199,00 28.0 508,00 50000 ≤ µ` ≤ 97000 67,00 68.8    21.6 3.8      6.7
NC-0144-L-b-02 V080 508,00 12900 ≤ µ` ≤ 25000 17,20 19.1    17.2 10.7    13.6
NC-0144-L-b-01 W947 515,00 2840 ≤ µ` ≤ 5480 ( 100kHz ) 3,80 4.3      4.2 47.4    48.5
NC-0032-L-b-03 V074   160 x 130 x 25 166.9 123.9  30.5 27061,00 45.6 917,00 27680 ≤ µ` ≤ 59590 36,00 26.8    13.7 8.4     13.6
NC-0032-L-b-02 V088 27061,00 45.6 917,00 20000 ≤ µ` ≤ 38700 26,50 20.1    13.1 11.3    17.1
NC-0032-L-b V066 27061,00 45.6 917,00 12900 ≤ µ` ≤ 25000 17,20 12.9    11.7 17.6    22.3
NC-0032-L-b-04 W982 31079,00 45.6 967,00 2800 ≤ µ` ≤ 5400 ( 100kHz ) 3,70 3.0      2.9 79.3    81.1
