Обзор продукции: Сердечники для трансформаторов тока (CT)
Краткое описание:
Сердечники для трансформаторов тока (CT) от Transmart изготовлены из высококачественных материалов, обеспечивающих точность измерений и стабильную работу в различных условиях. Эти сердечники используются в электрических цепях для изоляции и преобразования тока, что позволяет безопасно и эффективно измерять электрические параметры.
Основные характеристики материалов:
-
Нанокристаллические материалы:
Обеспечивают высокую магнитную проницаемость и низкие потери при высоких частотах, что делает их идеальными для использования в трансформаторах тока. -
Аморфные сплавы:
Предлагают отличную стабильность и низкие потери на магнитные потоки, что важно для точных измерений и защиты оборудования. -
Керамические материалы:
Обеспечивают высокую изоляцию и устойчивость к внешним воздействиям, что делает их подходящими для использования в агрессивных средах.
Условия заказа:
-
Минимальный заказ (MOQ):
Обычно составляет 100 единиц на позицию, однако возможны индивидуальные условия в зависимости от объёма заказа. -
Способы оплаты:
Принимаются различные способы оплаты, включая банковские переводы, аккредитивы и другие. -
Сроки поставки:
Зависит от объёма заказа и наличия на складе, обычно составляет от 4 до 15 рабочих дней. -
OEM/ODM:
Возможна разработка продукции по индивидуальным требованиям заказчика.
Применение:
Сердечники для трансформаторов тока Transmart находят применение в различных областях, включая:
-
Энергетика:
Для мониторинга и управления электрическими сетями. -
Промышленность:
В системах автоматизации и управления процессами. -
Коммерческие и бытовые устройства:
В измерительных приборах и устройствах защиты.

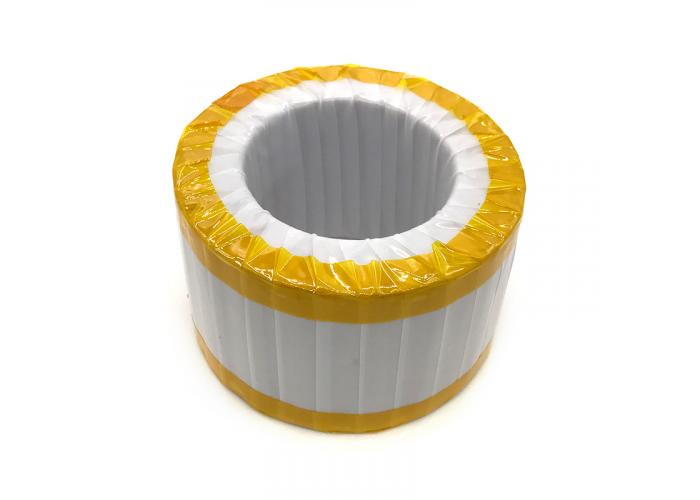

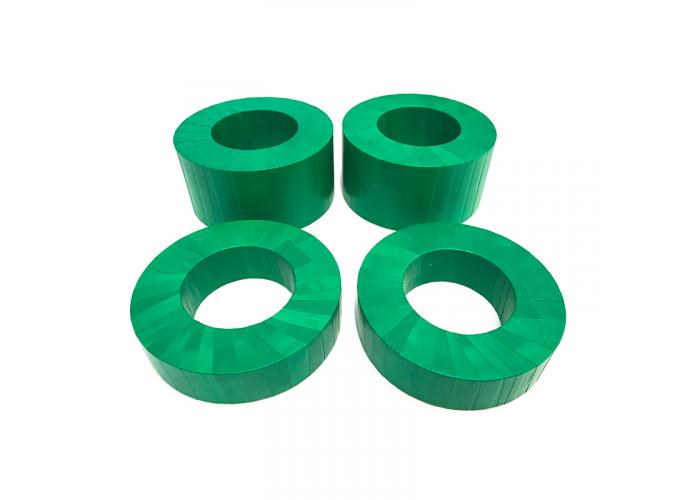

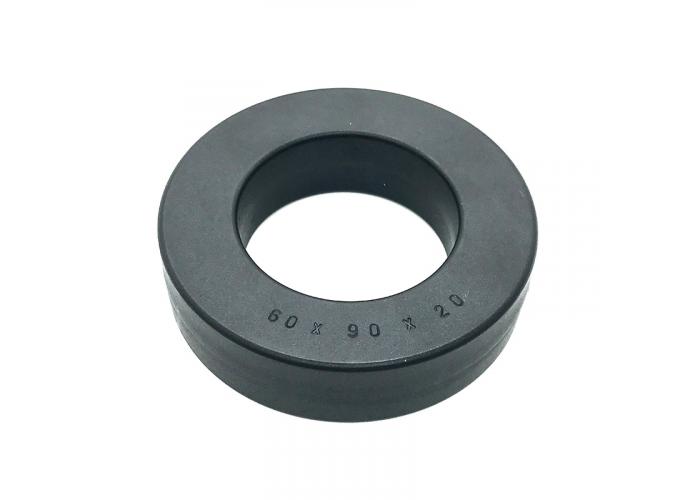

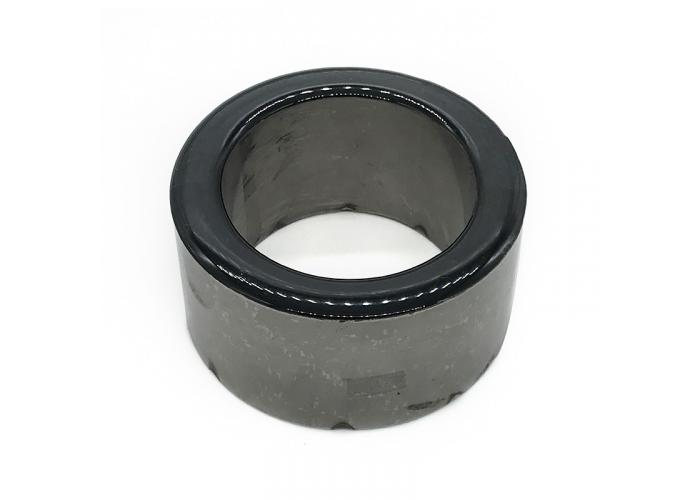

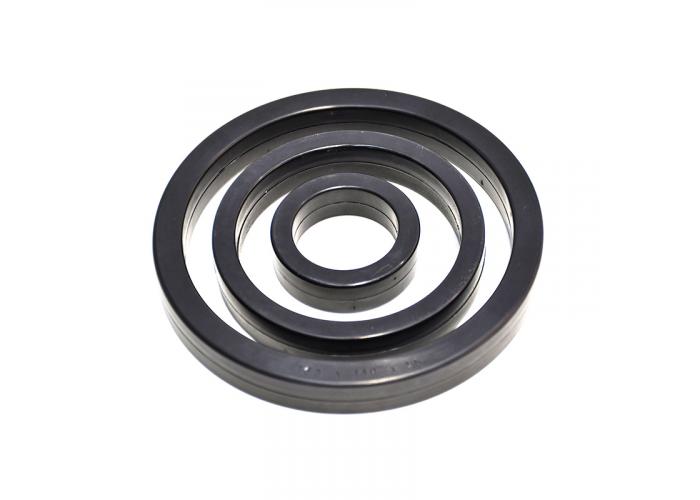

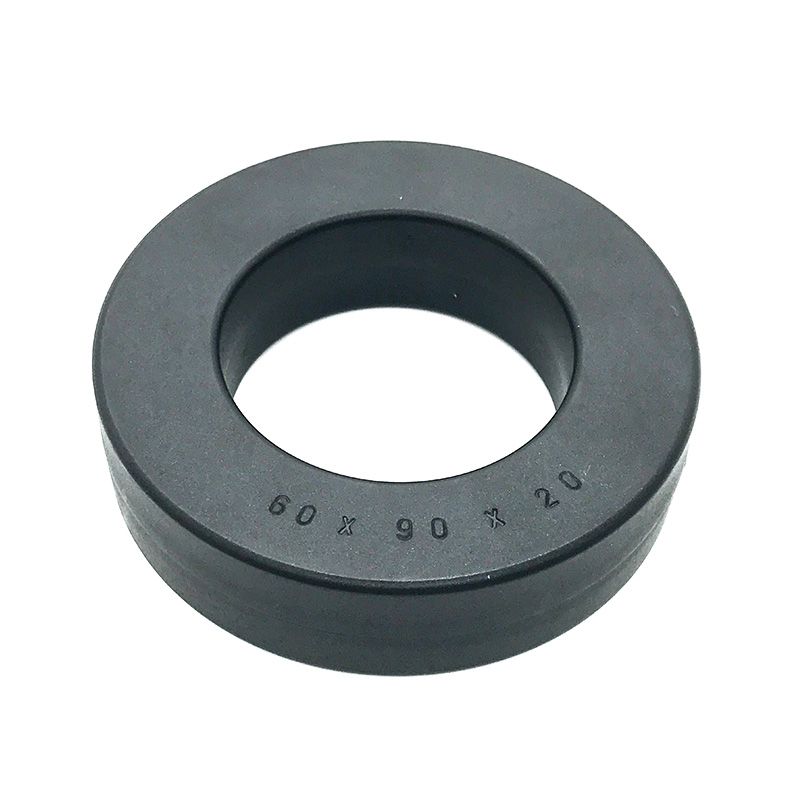

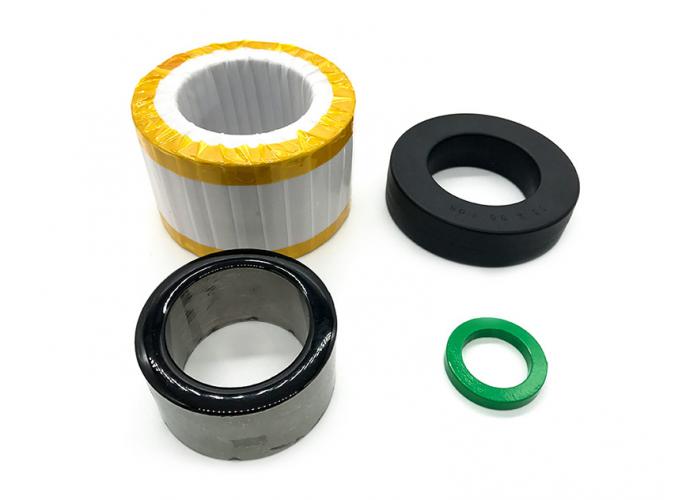

НАНОКРИСТАЛЛИЧЕСКИЕ СЕРДЕЧНИКИ ТРАНСФОРМАТОРОВ ТОКА
| Transmart | Core dimensions | Case material | ||
| Part number | Weight | |||
| Core dimensions | Finished core size OD ID H | mFe | ||
| da x di x h | mm x mm x mm | g | ||
| mm x mm x mm | ||||
| NR-0004 | 19x14x6.5 | 22.2x12x9 | 04.авг | PBT |
| NR-0007 | 21x16x10 | 23.8x14.5x12.5 | 08.мар | PBT |
| NR-0008 | 20x14x10 | 23.5x12.5x12.5 | 09.янв | PBT |
| NR-0012 | 26x19x10 | 29x16.5x12.5 | 14.0 | PBT |
| NR-0014 | 40x30x10 | 43x27.5x12.5 | 32.0 | DMC |
| NR-0017 | 40x30x15 | 43x27.5x17.5 | 47.0 | DMC |
| NR-0019 | 83x38x40 | 88x34x45 | 967.0 | DMC |
| NR-0020 | 71x39x33 | 76x35x38 | 516.0 | DMC |
| NR-0021 | 70x42x30 | 75x38x35 | 418.0 | DMC |
| NR-0022 | 68x45x30 | 73x41x35 | 347.0 | DMC |
| NR-0023 | 68x45x25 | 73x41x30 | 289.0 | DMC |
| NR-0024 | 78x60x25 | 83x56x30 | 276.0 | DMC |
| NR-0025 | 80x60x30 | 85x56x35 | 402.0 | DMC |
| NR-0026 | 82x63x30 | 87x59x35 | 396.0 | DMC |
| NR-0027 | 70x40x25 | 75x36x30 | 367.0 | DMC |
| NR-0028 | 82x45x50 | 87x41x55 | 1043.0 | DMC |
| NR-0029 | 82x45x30 | 87x41x35 | 674.0 | DMC |
| NR-0030 | 85x45x60 | 90x40x65 | 1492.0 | DMC |
| NR-0031 | 85x50x30 | 90x46x35 | 678.0 | DMC |
| NR-0032 | 80x50x35 | 85x46x40 | 653.0 | DMC |
| NR-0033 | 86x60x40 | 91x56x45 | 725.0 | DMC |
| NR-0034 | 78x60x35 | 83x56x40 | 386.0 | DMC |
| NR-0038 | 115x85x20 | 120x81x25 | 533.0 | DMC |
| NR-0119 | 78x60x30 | 83x56x35 | 357.0 | DMC |
| NR-0120 | 88x50x40 | 93x46x45 | 1003.0 | DMC |
| NR-0121 | 120x95x20 | 125x91x25 | 514.0 | DMC |
| NR-0122 | 83x30x50 | 88x26x55 | 1432.0 | DMC |
| NR-0123 | 80x50x30 | 85x46x35 | 560.0 | DMC |
| NR-0125 | 80x50x25 | 85x46x30 | 467.0 | DMC |
| NR-0126 | 90x73x30 | 95x69x35 | 398.0 | DMC |
| NR-0128 | 90x43x40 | 95x39x45 | 1196.0 | DMC |
| NR-0129 | 88x60x35 | 93x56x40 | 694.0 | DMC |
| NR-0130 | 110x90x45 | 115x86x50 | 861.0 | DMC |
| NR-0131 | 100x75x20 | 105x71x25 | 419.0 | DMC |
| NR-0137 | 115x85x25 | 120x81x20 | 718.0 | DMC |
| NR-0138 | 120x95x15 | 125x91x20 | 386.0 | DMC |
| NR-0139 | 120x85x20 | 125x81x25 | 687.0 | DMC |
| NR-0078 | 265x210x10 | 271x203x17 | 1249.0 | Stainless Steel |
| NR-0079 | 220x180x20 | 227x172x25 | 1530.0 | Stainless Steel |
| NR-0080 | 220x180x30 | 227x172x35 | 2295.0 | Stainless Steel |
| NR-0086 | 560x470x12 | 572x458x18 | 5318.0 | Stainless Steel |
Таблица данных B-H нанокристаллического КТ-керна
| H (mA/cm) | B (Gs) | μ ( x104) | H (mA/cm) | B (Gs) | μ ( x104) | H (mA/cm) | B (Gs) | μ ( x104) |
| 0.39 | 50,00 | 44105,00 | 0.77 | 100,00 | 12328,00 | 14246,00 | 200,00 | 16742,00 |
| 31048,00 | 300,00 | 33208,00 | 46419,00 | 400,00 | 45702,00 | 22678,00 | 500,00 | 15.19 |
| 31809,00 | 600,00 | 16.64 | 42430,00 | 700,00 | 17.63 | 13940,00 | 800,00 | 18.83 |
| 22341,00 | 900,00 | 19.84 | 29646,00 | 1000,00 | 20.89 | 45661,00 | 1100,00 | 21.83 |
| 13971,00 | 1300,00 | 23.62 | 27485,00 | 1500,00 | 25.13 | 45813,00 | 1700,00 | 26.74 |
| 12905,00 | 1900,00 | 28.26 | 20941,00 | 2100,00 | 30.00 | 31533,00 | 2300,00 | 31.23 |
| 45967,00 | 2500,00 | 32.56 | 12571,00 | 2700,00 | 33.89 | 20972,00 | 2900,00 | 35.13 |
| 30103,00 | 3100,00 | 36.17 | 45784,00 | 3300,00 | 37.25 | 46935,00 | 3500,00 | 38.26 |
| 20637,00 | 3700,00 | 38.95 | 31229,00 | 4000,00 | 40.55 | 44774,00 | 4300,00 | 41.63 |
| 23590,00 | 4600,00 | 42.37 | 45756,00 | 4900,00 | 43.13 | 15220,00 | 5200,00 | 43.97 |
| 30926,00 | 5500,00 | 44.48 | 47392,00 | 5800,00 | 44.85 | 27303,00 | 6100,00 | 45.20 |
| 45819,00 | 6300,00 | 45.33 | 16011,00 | 6500,00 | 45.25 | 35735,00 | 6800,00 | 45.21 |
| 18963,00 | 7100,00 | 45.16 | 31382,00 | 7200,00 | 44.59 | 13.31 | 7400,00 | 44.24 |
| 13.79 | 7600,00 | 43.86 | 14.36 | 7800,00 | 43.22 | 14.98 | 8000,00 | 42.50 |
| 15.66 | 8200,00 | 41.67 | 16.43 | 8400,00 | 40.68 | 45705,00 | 8600,00 | 39.79 |
| 18.31 | 8800,00 | 38.25 | 19.47 | 9000,00 | 36.78 | 20.15 | 9100,00 | 35.94 |
| 20.98 | 9200,00 | 34.90 | 45890,00 | 9300,00 | 33.95 | 22.74 | 9400,00 | 32.89 |
| 23.68 | 9500,00 | 31.93 | 24.73 | 9600,00 | 30.89 | 25.95 | 9700,00 | 29.75 |
| 27.43 | 9800,00 | 28.43 | 29,00 | 9900,00 | 27.17 | 45868,00 | 10000,00 | 25.92 |
| 32.63 | 10100,00 | 24.63 | 35.3 | 10200,00 | 22.99 | 38.17 | 10300,00 | 21.47 |
| 41.47 | 10400,00 | 19.96 | 45.36 | 10500,00 | 18.42 | 50.25 | 10600,00 | 16.79 |
| 53.67 | 10700,00 | 15.87 | 58.59 | 10800,00 | 14.67 | 62.5 | 10900,00 | 13.88 |
| 68,00 | 11000,00 | 32112,00 |
