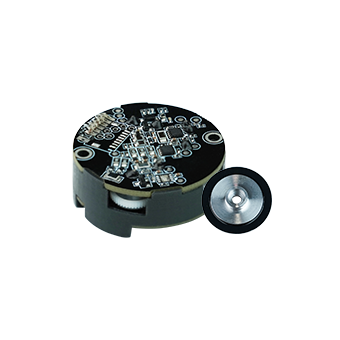

Многооборотный редукторный энкодер WIN36

Многооборотный редукторный энкодер

• Механическая многооборотная технология: Не требует батареи, обслуживание не требуется.

• Ультракомпактный дизайн: Высота всего 15,5 мм, полностью освобождает осевое пространство.

• Безопасность и надежность: Отличная устойчивость к внешним воздействиям.

Технические характеристики

Система

• Разрешение:

  • Однооборотное: 17 бит

  • Многооборотное: 12 бит

• Протоколы связи: RS485, SSI

• Скорость передачи данных: 2,5 Мбит/с

• Максимальная скорость вращения: ≤ 6000 об/мин

• Точность повторного позиционирования: < ±5 угловых секунд

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребление тока (типичное):

  • RS485: 120 мА

  • SSI: 150 мА

• Дифференциальный уровень выхода:

  • Высокий: ≥ 3,5 В

  • Низкий: ≤ 1,7 В

• Сопротивление изоляции: 50 МΩ

• Время переключения фронта: 100 нс

Эксплуатационные характеристики

• Электромагнитная совместимость (EMC): IEC61000-4

• Рабочая температура: -20℃…105℃ (опция -40℃)

• Влажность: ≤ 90% (при 40℃/21 день, EN60068-2-78), без конденсации

• Степень защиты IP: Защита задней крышки двигателя

• Устойчивость к удару: Ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
