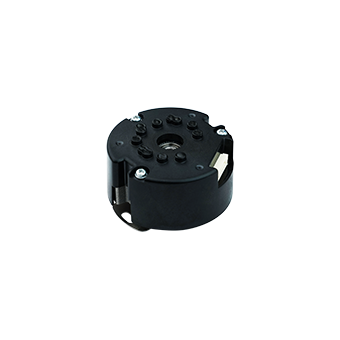

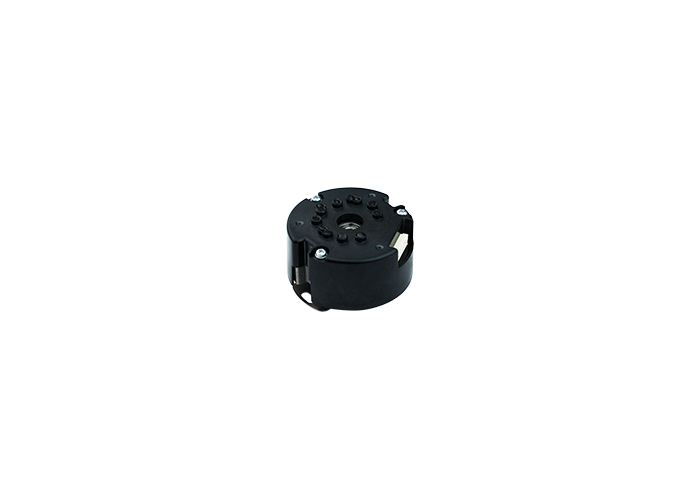

Многоборотный редукторный энкодер SROA48

Многоборотный редукторный энкодер

Преимущества продукта

• Механическая многоборотная технология — без аккумулятора, не требуется обслуживание;

• Высокая жёсткость, отзывчивость и точность позиционирования;

• Компактная конструкция: осевое пространство всего 29,5 мм, что на 20% меньше, чем у аналогичных решений.

Технические характеристики

Система

• Разрешение:

  • однооборотное: 23/25 бит

  • многoоборотное: 12 бит

• Интерфейсы: RS485, BiSS-C

• Скорость передачи: 2,5 Мбит/с

• Рабочая скорость: ≤6000 об/мин

• Повторяемость позиционирования:

  • 23 бит: < ±3 угл. сек

  • 25 бит: < ±1 угл. сек

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребляемый ток (тип.):

  • RS485: 130 мА

  • BiSS-C: 160 мА

• Уровень выходного дифференциального сигнала:

  • высокий ≥ 3,5 В

  • низкий ≤ 1,7 В

• Сопротивление изоляции: 50 МОм

• Время переключения фронта: 100 нс

Условия эксплуатации

• EMC: IEC61000-4

• Рабочая температура: -20℃ … +105℃

• Температура хранения: -40℃ … +120℃

• Влажность: ≤90% (при +40℃ в течение 21 дня, EN60068-2-78); без конденсации

• Степень защиты: IP40

• Ударные нагрузки: 980 м/с², 11 мс; 3 удара в каждом направлении (всего 18 ударов)

• Вибрация:

  • амплитуда 1,5 мм в диапазоне 10–55 Гц

  • ускорение 98 м/с² в диапазоне 55–2000 Гц

  • по 2 часа по каждой оси (XYZ)
