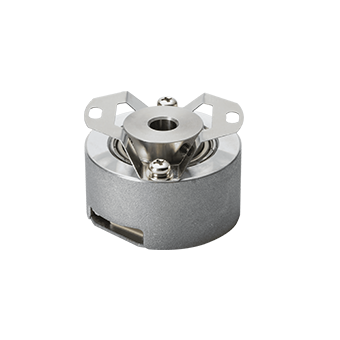

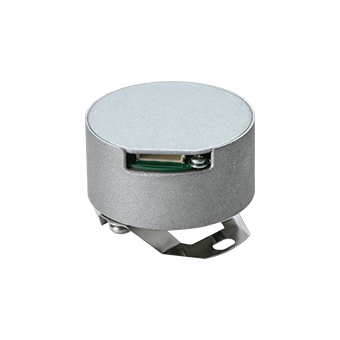

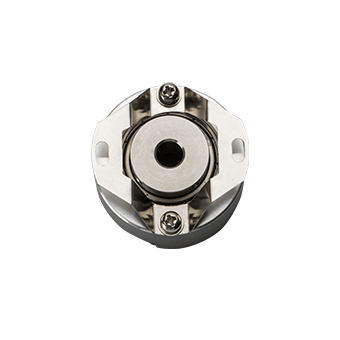

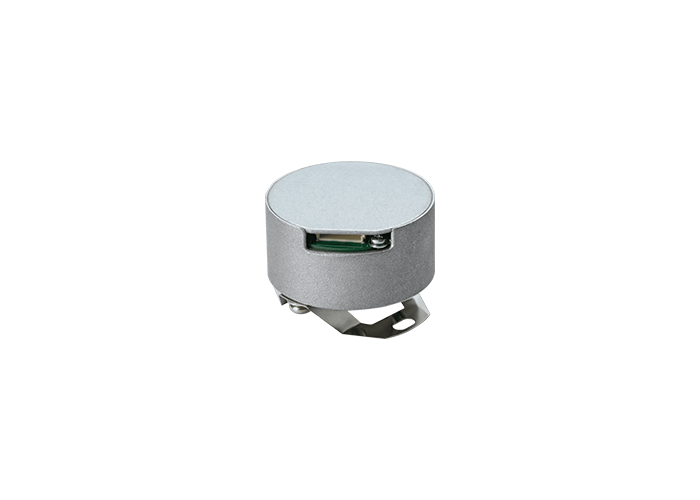

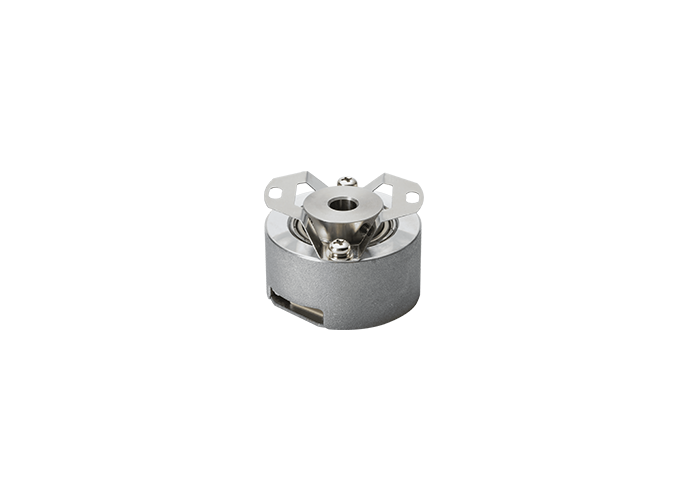

Магнито-электрический энкодер SRMA35

SRMA35 — это абсолютный вращающийся энкодер, обеспечивающий надежную и стабильную работу. Он подходит для применения, где требуется общая точность, но критически важна надежность эксплуатации.

Энкодер SRMA35 легко устанавливается, поддерживает двустороннюю асинхронную последовательную связь и совместим с различными протоколами связи. Может использоваться в сервоиндустрии.

Характеристики продукта

• Интерфейс: RS485, двусторонняя асинхронная последовательная связь

• Протокол: двусторонняя асинхронная последовательная связь, однооборотное 17 бит, многооборотное 16 бит

• Длина кабеля связи: до 50 метров

• Строгие EMC-тесты: соответствует требованиям для работы в жестких электромагнитных условиях

• Совместимость с двигателями: различные типы базовых двигателей (фланцы 40–180 мм)

Преимущества продукта

• Простота установки и эксплуатации, быстро и удобно

• Надежен в жестких условиях эксплуатации

Технические характеристики

Система

• Разрешение:

  • Однооборотное: 17 бит

  • Многооборотное: 16 бит

• Протокол связи: RS485

• Скорость передачи данных: 2,5 Мбит/с

• Формат сигнала: протокол последовательной связи

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребление тока (типичное): 72 мА

• Дифференциальный уровень выхода:

  • Высокий: ≥ 3,5 В

  • Низкий: ≤ 1,7 В

• Сопротивление изоляции: 50 МΩ

• Время переключения фронта: 100 нс

Эксплуатационные характеристики

• Электромагнитная совместимость (EMC): IEC61000-3

• Рабочая температура: -10℃…105℃

• Влажность: ≤ 90% (при 40℃/21 день, EN60068-2-78), без конденсации

• Степень защиты IP: защита задней крышки двигателя

• Устойчивость к удару: ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
