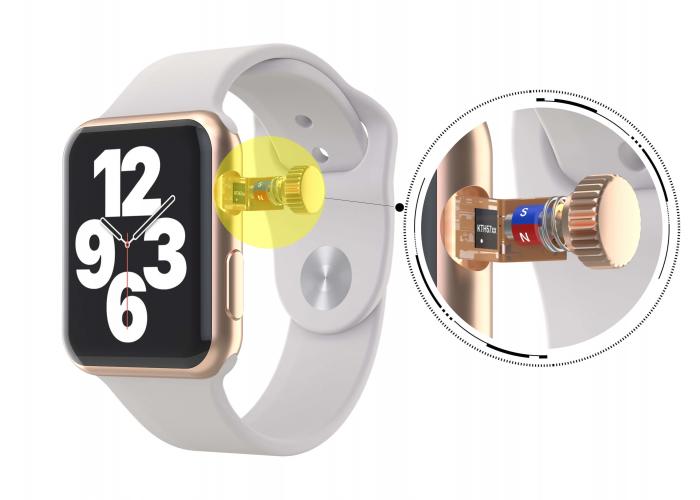

Магнитный угловой датчик KTH5701

Коннтек (Conntek) предлагает магнитный угловой датчик KTH5701 — цифровой трёхосевой линейный Hall-датчик, предназначенный для точного измерения магнитных полей в направлениях XYZ. Он поддерживает интерфейсы I²C и SPI, что позволяет интегрировать его в различные системы с минимальным энергопотреблением.

Основные характеристики

• Тип датчика: Трёхосевой линейный Hall-датчик с цифровым выходом.

• Напряжение питания: 2,8–5,5 В.

• Разрешающая способность: 16 бит.

• Потребляемый ток в режиме ожидания: 1,4 мкА.

• Средний ток в режиме непрерывного измерения: 25,2 мкА при 5 Гц / 113,7 мкА при 25 Гц.

• Частота обновления данных: до 1000 Гц.

• Диапазон измеряемого магнитного поля:

  • XY-оси: ±130 мТ.

  • Z-ось: ±80 мТ.

• Температурный диапазон: от -40 °C до +125 °C.

• Корпус: QFN 3×3 мм или DFN 2×2,5 мм.

Режимы измерения

• Непрерывный режим: Постоянное считывание данных.

• Режим пробуждения и сна: Снижение потребления энергии при неактивности.

• Режим одиночного преобразования: Запрос одного измерения по требованию.

Преимущества

• Компактный размер корпуса 3×3 мм, подходящий для ограниченных по размеру устройств.

• Гибкие режимы работы и онлайн-конфигурация параметров для оптимального баланса между производительностью и энергопотреблением.

• Поддержка интерфейсов I²C и SPI для интеграции в различные системы.

• Встроенный температурный сенсор и алгоритм компенсации температуры для снижения чувствительности и температурного дрейфа измерений магнитного поля.

Применения

• Джойстики и манипуляторы.

• Регуляторы громкости и другие поворотные элементы управления.

• Измерение угловых перемещений и положения.

• Индустриальные и потребительские приложения, требующие точного и надежного измерения магнитных полей.

Параметры серии KTH57XX

Выходные и сенсорные характеристики
