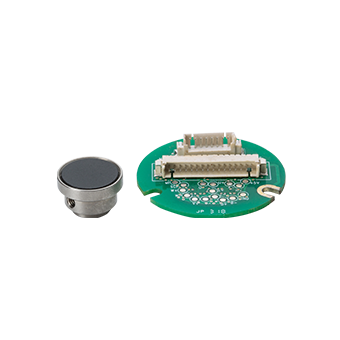

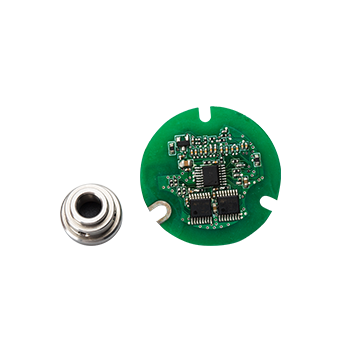

Магнитный инкрементальный энкодер SRMI34

Магнитный инкрементальный энкодер SRMI34

SRMI34 — это инкрементальный магнитный энкодер, обеспечивающий надежную и стабильную работу. Он подходит для различных применений, где требуется надежная эксплуатация.

Энкодер SRMI34 легко устанавливается, обеспечивает стабильный импульсный выход и может применяться в сервоиндустрии.

Характеристики продукта

• Модульная конструкция, диаметр 34 мм, простота установки

• Однократная настройка («one-click debugging»), быстро и удобно

• Строгие EMC-тесты, соответствие требованиям работы в жестких электромагнитных условиях

Преимущества продукта

• Ультратонкий дизайн, высокая соотношение цена/качество

• Простота установки и настройки

Технические характеристики

Система

• Разрешение: 2 500 C/T, 1 024 C/T

• Протокол связи: импульсный режим

• Максимальная скорость вращения: ≤ 7 200 об/мин

• Частота отклика: < 250 кГц

• Формат выхода: Line drive 26C31

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребление тока (типичное): 50 мА

• Дифференциальный уровень выхода:

  • Высокий: ≥ 4,7 В

  • Низкий: ≤ 5,25 В

• Сопротивление изоляции: 10 МΩ

• Электромагнитная совместимость (EMC): IEC61800-3

Эксплуатационные характеристики

• Рабочая температура: -40℃…+105℃

• Влажность: ≤ 90% (при 40℃/21 день, EN60068-2-78), без конденсации

• Степень защиты IP: защита задней крышки двигателя

• Устойчивость к удару: ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
