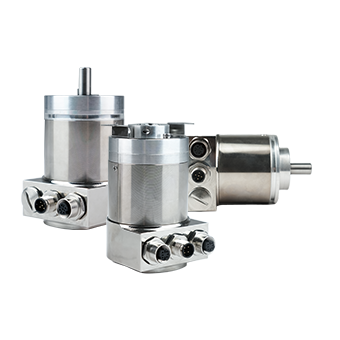

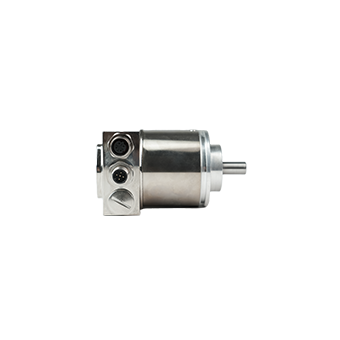

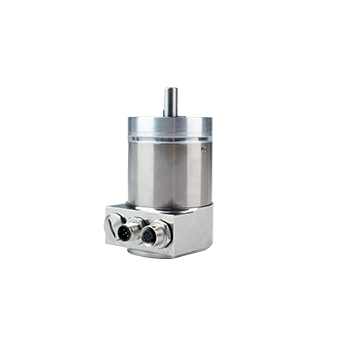

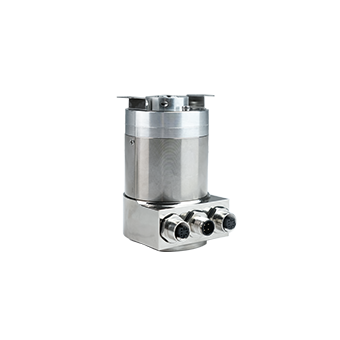

Индуктивный абсолютный энкодер серии DIN58

Преимущества продукта

• Индуктивный принцип измерения — высокая точность и стабильность работы;

• Разрешение до 131072 (17 бит) для однооборотного режима и до 4096 (12 бит) для многооборотного;

• Гибкие варианты подключения, совместимые с широким спектром применений;

• Поддержка нескольких промышленных протоколов (CANopen, SSI, ProfiNET, EtherCAT) — повышенная совместимость.

Технические характеристики

Система

• Внешний диаметр: φ58 мм

• Диаметр вала:

  • Выходной вал — φ6 / φ10 мм

  • Глухое отверстие — φ10 / φ12 / φ14 / φ15 мм

• Разрешение:

  • Однооборотное — до 131072 (17 бит)

  • Многооборотное — 4096 (12 бит)

• Скорость вращения: ≤6000 об/мин

• Интерфейсы: CANopen, SSI, ProfiNET, EtherCAT

• Пусковой момент: 0.05 Н·м

• Абсолютная точность позиционирования: ±0.01°

• Повторяемость позиционирования: ±7 угловых секунд

Электрические параметры

• Напряжение питания: 10–30 В

• Потребляемый ток (тип.): 76 мА

• Уровень дифференциального сигнала: высокий ≥2.4 В; низкий ≤0.4 В

• Сопротивление изоляции: 50 MΩ

• Время фронта сигнала: 10 нс

• Электрический интерфейс: авиационный разъём или кабельный вывод

Дополнительные функции

• Защита от переполюсовки

• Настраиваемое разрешение

• Настраемое направление вращения

• Настраиваемая нулевая позиция

Условия эксплуатации

• Рабочая температура: –40℃ … +85℃

• Влажность: ≤95%, без конденсации

• Степень защиты: IP67

• Ударная нагрузка: 100g, 2 мс (EN 60068-2-27)

• Вибрация: 30g, 10–2000 Гц (EN 60068-2-6)
