iC-HT Двойной драйвер лазерного диода непрерывного излучения N/M-типа с контроллером SPI/I2C, ток до 1,5 А

iC-HT — Двухканальный драйвер лазерных диодов CW

Описание:
Двухканальный драйвер iC-HT позволяет независимо управлять каждым каналом с током до 750 мА при разрешении менее 1%. Управление оптической мощностью (APC) осуществляется с помощью внешнего резистора или встроенного программируемого логарифмического контрольного резистора (100 Ω … 500 кΩ, шаг < 5%).

Функции защиты включают отключение при превышении тока или перегреве. Доступны функции мониторинга ADC и температура кристалла. Внешний DC/DC может управляться для оптимизации потребления энергии. Низкий ток ожидания составляет < 10 µA.

Типы и корпуса

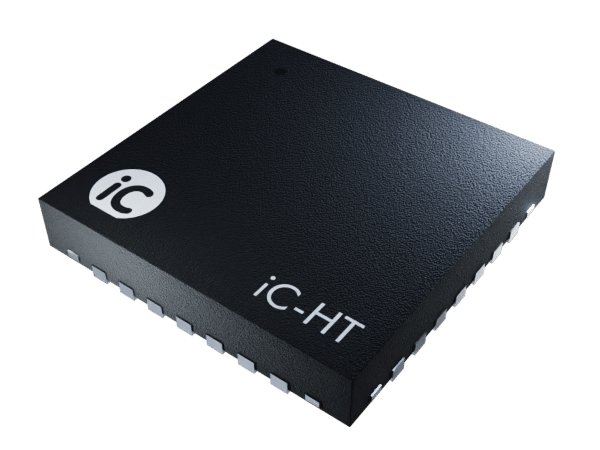

• iC-HT QFN28-5×5, RoHS, MSL 1, 260 °C

Особенности

• Двухканальная CW работа до 750 мА на канал, каналы можно объединять

• Напряжение питания: 2,8–11 В, низкий ток в режиме ожидания

• Работа в режиме ACC или APC, аналоговый мониторинг, программирование через µC (SPI или I²C)

• Возможна работа с µC или без него

• Индивидуальный вход включения для каждого канала

• Точность управляющего контура: < 1 %

• Встроенный программируемый логарифмический контрольный резистор

• Настройка рабочего точки с 10-битным логарифмическим разрешением

• A/D преобразователи для аналогового мониторинга

• Проверка и верификация конфигурации

• Программируемая защита от превышения тока лазера

• Оптимизация для N-типа лазерных диодов

• Линейный регулятор с низким падением напряжения для 3,3 В

• Мониторинг температуры кристалла

• Диапазон рабочей температуры: -40 … +85 °C

Применение

• CW драйверы лазерных диодов типа N/M

• Встроенные/связанные с безопасностью лазерные и LED-модули

• Освещение для 3D структурированного света

• Управление несколькими лазерными диодами

• Оптическое усиление/подкачка
