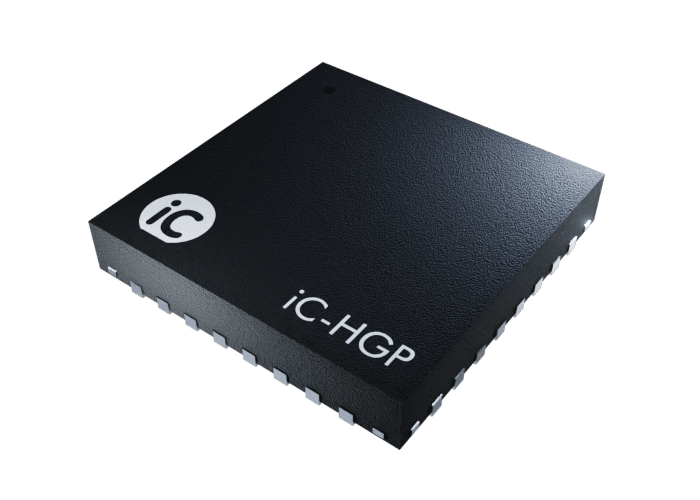

iC-HGP Лазерный ключ высокого напряжения 200 МГц, до 9 А (импульсный)

iC-HGP — Шестиканальный лазерный переключатель (CW до 200 МГц)

Описание:
Шестиканальный лазерный переключатель iC-HGP позволяет безимпульсное переключение лазерных диодов с хорошо определёнными токовыми импульсами на частотах от DC до 200 МГц.
Высокоуровневая архитектура (high-side) позволяет управлять массивами лазерных диодов с общей катодной шиной, подключённой к земле.

Каждый канал может работать с током до 500 мА CW и 1,5 А импульсного тока, в зависимости от частоты, коэффициента заполнения и рассеивания тепла.

Типы и корпуса

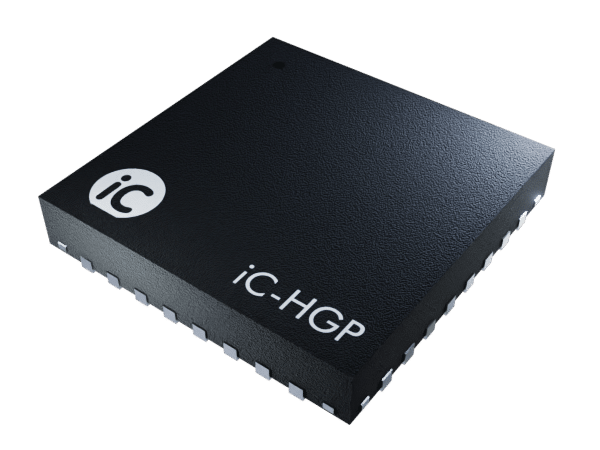

• iC-HGP QFN32-5×5, RoHS, MSL 1, reflow до 260 °C

Особенности

• Шестиканальный лазерный переключатель от CW до 200 МГц

• Непрерывная работа (CW) до 500 мА на канал

• Импульсная работа до 1,5 А на канал

• Безимпульсное переключение лазерного тока

• 6 × 1 канал с TTL входами

• 3 × 2 канала с LVDS входами

• Работает как 6 независимых токовых источников с управлением по напряжению

• Питание лазеров до 12 В для синих/зелёных диодов

• Быстрый и медленный режим переключения

• Простое управление током через выводы CIx

  • Напряжение CIx < 3 В для полного CW тока

• Широкий диапазон питания: 3 … 5,5 В

• Все каналы можно соединять параллельно: до 3 А CW и 9 А импульсно

• Возможность параллельного соединения нескольких iC-HGP для больших токов

• Open-drain выход ошибки

• Термозащита

Применение

• Подсветка камер TOF

• Подсветка LIDAR

• Передача данных

• Насосные лазеры

• Лазерное проектирование
