iC-HG30 Лазерный переключатель 250 МГц до 30 А (импульсный)

iC-HG30 — Шестиканальный лазерный переключатель (CW до 250 МГц)

Описание:
Шестиканальный лазерный переключатель iC-HG30 позволяет безимпульсное переключение лазерных диодов с хорошо определёнными токовыми импульсами на частотах от DC до 250 МГц.
Выходы (LDKx) поддерживают напряжение до 30 В для каскадных лазерных диодов.
Ток диода задаётся напряжением на выводах CIx.
Переключатели управляются через TTL/LVDS входы.
Каждый канал может работать с током до 1 А CW и 5 А импульсного тока, в зависимости от частоты, коэффициента заполнения и рассеивания тепла.

Типы и корпуса

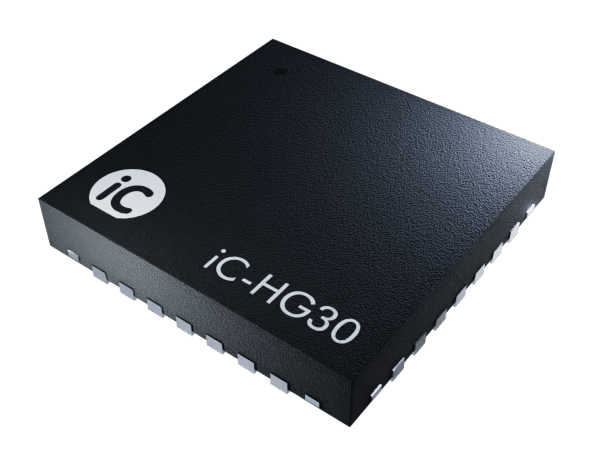

• iC-HG30 QFN28-5×5, RoHS, MSL 1, reflow до 260 °C

Особенности

• Шестиканальный лазерный переключатель от CW до 250 МГц

• Выходы (LDKx) до 30 В для каскадных лазерных диодов

• Импульсная работа до 5 А на канал

• Непрерывная работа (CW) до 1 А на канал

• Безимпульсное переключение лазерного тока

• 6 × 1 канал с TTL входами

• 3 × 2 канала с LVDS входами

• Работает как 6 независимых токовых источников с управлением по напряжению

• Выходы (LDKx) до 12 В для синих/зелёных лазеров

• Быстрый и медленный режим переключения

• Простое управление током через выводы CIx

  • Напряжение CIx < 3 В для полного CW тока

• Широкий диапазон питания: 3 … 5,5 В

• Все каналы можно соединять параллельно: до 6 А CW и 30 А импульсно

• Возможность параллельного соединения нескольких iC-HG для больших токов

• Open-drain выход ошибки

• Термозащита

Применение

• Подсветка камер TOF

• Насосные лазеры

• Лазерное проектирование

• Laser TV

• Передача данных
