iC-HF 6-канальный энкодер, драйвер/приемник RS422

iC-HF — 3+3 Канальный драйвер/приёмник линии RS-422 и SSI/BiSS трансивер

3+3 канала драйвера/приёмника RS-422 с поддержкой SSI/BiSS, включая loopback
Защита от обратной полярности, дифференциальная защита от короткого замыкания, сниженная ЭМИ
Уникальный режим Encoder Link: аналоговые переключатели для мостового соединения 9 линий

Описание

iC-HF — промышленная микросхема с 6 дифференциальными выходами для RS422 5 В систем.

Выходные каскады:

• низкое напряжение насыщения,

• защита от короткого замыкания,

• ограничение тока для уменьшения ЭМИ,

• защита от перегрева, недостаточного напряжения и обратной полярности.

Режим Encoder Link позволяет напрямую соединять 9 входных сигналов с выходами для калибровки, выравнивания и конфигурации.

Поддержка BiSS bus и loopback для диагностики.

Особенности

• 3+3 канала драйвер/приёмник RS-422, SSI/BiSS трансивер с loopback

• Защита от обратной полярности, дифференциальная защита от короткого замыкания, снижение ЭМИ

• Уникальный Encoder Link режим: аналоговые мостовые соединения 9 линий

• Конфигурация пинов: 6-канальный драйвер или 3+3 / 4+2 драйвер/приёмник

• Дифференциальные push-pull выходы с защитой от короткого замыкания

• Выходной ток ±30 mA (типично при 3 В)

• Ограничение тока для снижения ЭМИ

• Отключение при недостаточном напряжении и перегреве

• Подходит для импеданса линии 120 Ω

• TTL входы с гистерезисом

• Частота сигнала до 10 МГц

• Open-drain выход ошибки (NERR)

• Переключение питания периферии: 60 mA

• Питание: 3.0–5.0 В

• Рабочая температура −40 … +125 °C

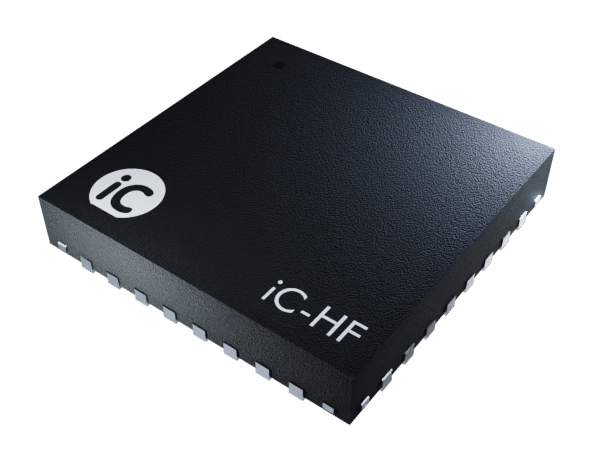

• Компактный пакет 32-pin QFN
