iC-HE Тройной дифференциальный драйвер линии

iC-HE — Трёхканальный драйвер линий для RS422 и 24 В

Комплементарные, защищённые от короткого замыкания выходные каскады push-pull для RS422 и 24 В (до 2 МГц)

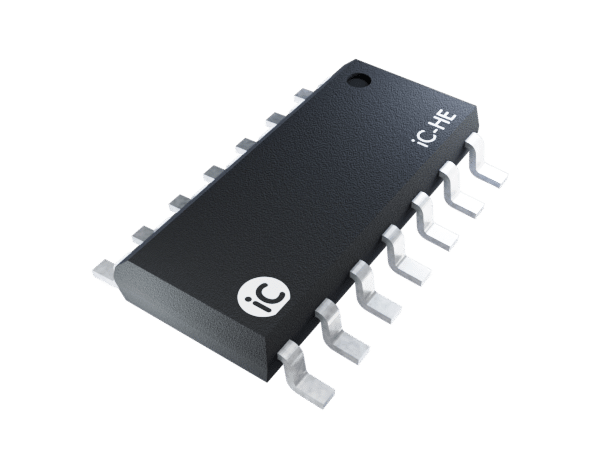

Корпус SO14N, совместим по выводам с ET9600
Интегрированная адаптация линии для высокой точности сигналов при 24 В

Описание

iC-HE — это трёхканальный драйвер линии с комплементарными push-pull выходами, оптимизированный для линий с импедансом 75 Ω.

Каждый выходной каскад способен отдавать не менее 200 мА при питании 24 В, имеет защиту от короткого замыкания, ограничение тока и отключается при перегреве или снижении напряжения питания.

Все входы совместимы с TTL и CMOS уровнями.

Также на микросхеме есть NPN транзистор с выводами эмиттера и коллектора для управления внешним светодиодом.

Особенности

• Комплементарные, защищённые от короткого замыкания выходные каскады push-pull для RS422 и 24 В, до 2 МГц

• Корпус SO14N, совместимость по выводам с ET9600

• Встроенная адаптация линии для высокой точности сигналов

• Умеренная скорость фронтов (slew rate) для снижения ЭМИ

• Высокая выходная мощность: ~200 мА при 24 В

• Низкое падение напряжения на выходе: 0.3 В при 40 мА

• Tristate при перегреве

• Входы TTL/CMOS с гистерезисом, выдерживают до 40 В

• Питание 4.5 – 35 В, низкое статическое потребление

• Диапазон рабочих температур: −25 … +125 °C (опционально −40 °C)

• LED драйвер 50 мА с управлением током через ISET
