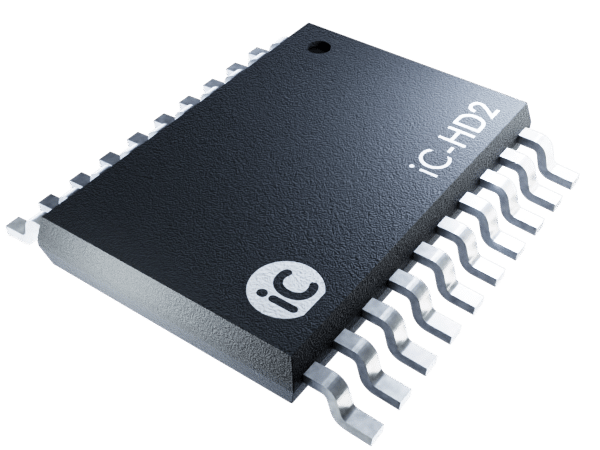

iC-HD2 Четырехканальный дифференциальный драйвер линии, совместимый по выводам с xx2068

iC-HD2 — Устойчивый драйвер линий для RS422 и 24 В систем

Комплементарные, защищённые от короткого замыкания выходные каскады push-pull для приложений RS422 и 24 В (до 2 МГц)
Совместим по выводам с xx2068
Интегрированная адаптация линии для высокой точности сигналов при 24 В

Описание

iC-HD2 — это надёжный драйвер линии для индустриальных приложений, поддерживающий четыре комплементарных канала. Он обеспечивает передачу RS422-совместимых сигналов и работу в 24-вольтовых интерфейсах энкодеров.

При питании 24 В каждый канал способен отдавать до 200 мА, обеспечивая быстрое разряжение линии при низком падении напряжения (около 0.2 В при 40 мА).

Микросхема имеет встроенную защиту от короткого замыкания, ограничение тока, и отключение при перегреве.
Вывод VREF выдаёт стабилизированное 5 В питание (до 5 мА) для внешних цепей.

Ключевые особенности

• Драйвер с четырьмя комплементарными каналами push-pull (RS422 и 24 В, до 2 МГц)

• Полная защита от короткого замыкания

• Совместимость с xx2068 по расположению выводов

• Интегрированная адаптация линии для уменьшения отражений и искажений сигнала

• Управляемая скорость нарастания фронтов для снижения ЭМИ

• Высокая выходная мощность: до 200 мА при 24 В

• Низкое падение напряжения на выходе: 0.3 В при 40 мА

• Функция трёхсостояния (Tristate) при перегреве — удобно для шинных систем

• TTL/CMOS-совместимые входы с гистерезисом, выдерживающие до 40 В

• Встроенный стабилизатор 5 В / 5 мА

• Питание 4.5 – 35 В, низкое статическое потребление

• Диапазон температур: –25 … +125 °C (опционально –40 °C)

Применение

• Драйверы линий и интерфейсы управления 24 В

• Энкодеры и линейные измерительные системы

• Системы промышленной автоматизации

• Сенсорные системы с дифференциальной передачей данных
