iC-GI22 Двухканальный индуктивный демодулятор сигналов

iC-Gi22 — двухканальная индуктивная сенсорная микросхема

Передатчик с катушечным драйвером (2–5 МГц, до 20 мА)
Два независимых приёмных канала с демодуляцией и линейным драйвером (1 Vdiff @ 100 Ω)
Высокоуровневый выход с настраиваемым средним напряжением

Описание

iC-Gi22 — это двухканальная индуктивная сенсорная микросхема с выходами sin/cos и интерполированным SSI, предназначенная для магнитного или индуктивного измерения угла в системах off-axis (без центрального магнита, с металлической мишенью).

Устройство позволяет определять абсолютное угловое положение по всему механическому обороту, используя два отдельных канала (master и slave).

Демодулированные сигналы с приёмников подаются на внешний процессор — например, на iC-MNF, iC-TW29, iC-NQE или микроконтроллер с АЦП для дальнейшей интерполяции и повышения точности.

Типы и корпуса

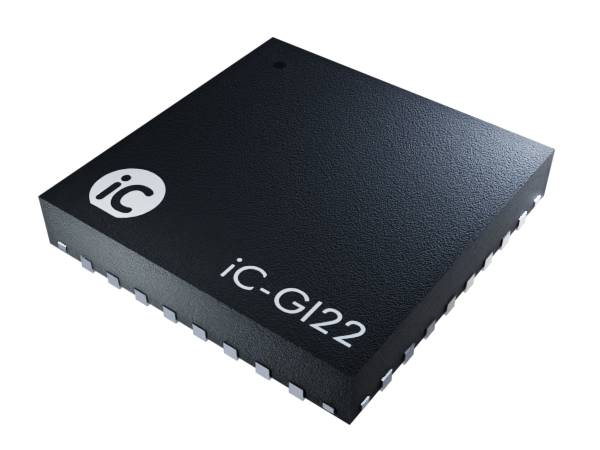

• iC-Gi22 QFN32-5×5, RoHS-совместимый, MSL 1, температура пайки – 260 °C

Особенности

• Настраиваемый передатчик с катушечным драйвером

  • Частота 2 – 5 МГц

  • Ток до 20 мА

• Два независимых приёмных канала

  • С демодуляцией и линейными драйверами

  • Дифференциальный выход 1 V (на 100 Ω)

• Высокоуровневый выход с регулируемым средним напряжением

• Регулируемое усиление:

  • Грубое (x1 – x10)

  • Точное (x1 – x20)

• Прецизионная коррекция смещения (до 200 мВ, 11 бит)

• Автоматическая регулировка усиления (AGC) для каждого канала

• Интерполяция sin/cos с 8-битным разрешением (для одного канала)

• Угловой выход по интерфейсу SSI с индикацией ошибки и предупреждения

• I²C multi-master интерфейс для самоконфигурации из внешней EEPROM

• I²C slave интерфейс для связи с системой (микроконтроллером)

• Система мониторинга работы с маскированием тревог:

  • Потеря сигнала

  • Короткое замыкание на входах/выходах

  • Ошибка CRC в RAM

• Частота сигнала до 50 кГц, что позволяет работать с вращением до 90 000 об/мин

• Питание: 3.3 В – 5 В, потребление около 15 мА

• Компактный корпус QFN-32 (5 × 5 мм)

Применение

• Робастные абсолютные датчики положения

• Управление скоростью и моментом двигателей

• Коммутация бесщёточных двигателей (BLDC)

• Робототехника и AGV (автономные транспортные средства)

• Торговые автоматы, сервоприводы и энкодеры
