iC-GFP Ведомый приемопередатчик IO-Link

iC-GFP — COM3 совместимый IO-Link ведомый (slave) трансивер

Два двунаправленных канала, конфигурируемых для работы в режимах
high-side, low-side и push-pull
Выходной ток до 200 мА на канал

Описание

iC-GFP — это полностью COM3-совместимый IO-Link slave трансивер,
предназначенный для построения цифровых датчиков и исполнительных узлов,
способных напрямую управлять ПЛК, реле и другими периферийными устройствами.

Два независимых двунаправленных канала могут быть сконфигурированы как:

• push-pull,

• high-side (PNP),

• low-side (NPN).

Выходные ключи рассчитаны на токи до 200 мА, имеют ограничение по току,
а также защиту от короткого замыкания с автоматическим выключением при
перегреве или перегрузке.

Типы и корпуса

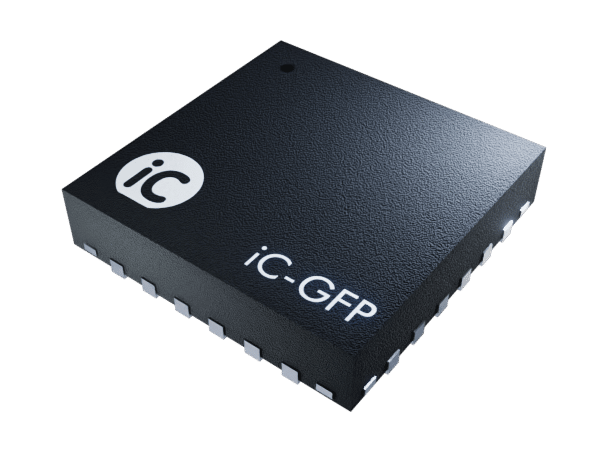

• iC-GFP QFN24-4×4, RoHS-совместимый, MSL 1, температура пайки 260 °C

Особенности

• COM3 совместимый IO-Link slave трансивер

• Два двунаправленных канала, настраиваемых как high-side, low-side или push-pull

• Выходной ток до 200 мА на канал

• Возможна параллельная работа каналов для увеличения мощности

• Инвертирование каналов для антивалентного (дополняющего) выхода

• Программируемое ограничение тока

• Защита линии от обратной полярности

• Конфигурирование через SPI-интерфейс с защищённой передачей данных

• Широкий диапазон питающего напряжения: 4.5 – 36 В

• Два обратных канала (feedback) с поддержкой IO-Link wake-up

• Встроенные источники питания:

  • DC/DC-преобразователь и линейные стабилизаторы для
    напряжений 5 В / 3.3 В / 2.5 В / 1.8 В

• Встроенный цифровой датчик температуры

• Выход сигнализации состояния (status alert) при перегреве, перегрузке и пониженном напряжении

• Автоматическое отключение драйвера при ошибках

Применение

• IO-Link ведомые устройства (slaves)

• Датчики приближения (proximity sensors)

• Световые барьеры (light barriers)

• Цифровые датчики и исполнительные модули

• Интерфейсы управления периферией (например, PLC-входы/выходы)
