iC-GF Ведомый приемопередатчик IO-Link

IO-Link совместимый ведомый (slave) трансивер

Двухканальные ключи, конфигурируемые для работы в режимах high-side, low-side и push-pull с функцией тристейта
Конфигурация через выводы или SPI-интерфейс

Описание

iC-GF — это полностью IO-Link совместимая микросхема-трансивер с двумя независимыми коммутирующими каналами.
Все функции устройства могут управляться как аппаратно (через выводы), так и программно — через SPI-интерфейс.

Выходные ключи могут быть сконфигурированы для работы в режимах:

• push-pull,

• high-side (PNP),

• low-side (NPN),
  при этом поддерживается тристейт-функция (отключение выхода).

Ключи имеют ограничение по току и защищены от короткого замыкания.
Все выводы, находящиеся на стороне 24 В линии интерфейса датчика (VBO, QP1, QN1, QP2, QN2, VN и CFI), защищены от обратной полярности.

Типы и корпуса

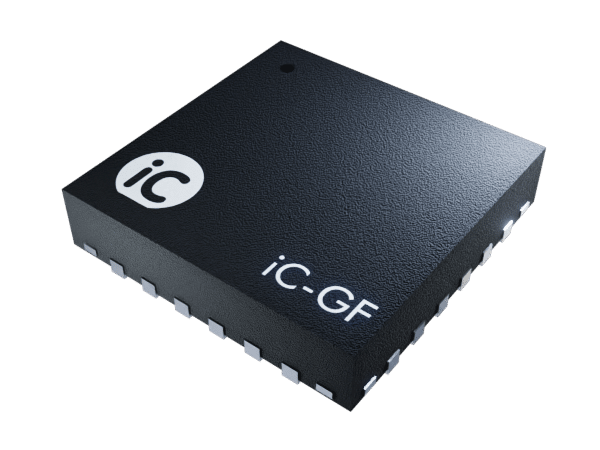

• iC-GF QFN24, RoHS-совместимый, MSL 1, температура пайки 260 °C

Особенности

• IO-Link совместимый ведомый (slave) трансивер

• Два канала, каждый настраивается как high-side, low-side или push-pull

• Тристейт-функция для отключения выхода

• Конфигурация через SPI-интерфейс или аппаратные выводы

• Ограничение тока на каждом канале

• Защита от обратной полярности выходов, питания и обратного канала связи

• Выходной ток до 150 мА на канал

• Возможность параллельного соединения каналов для увеличения мощности

• Возможность инверсии каналов для антивалентного (дополняющего) выхода

• Функция запроса связи (IO-Link wake-up) для активации датчика

• Широкий диапазон питающего напряжения: 9 – 30 В

• Параметризация датчика через обратный канал (до 30 В)

• Интегрированные DC/DC и линейные стабилизаторы для формирования напряжений 3.3 В / 5 В

• Обнаружение ошибок (перегрев, перегрузка, пониженное напряжение) с гистерезисом

• Автоматическое отключение драйвера при ошибках

• Сигнализация ошибок через два открытых коллекторных выхода

Применение

• IO-Link ведомые устройства (slaves)

• Интерфейсы ввода/вывода датчиков (I/O sensor interface)

• Цифровые датчики

• Оптодатчики (световые барьеры)

• Датчики приближения (proximity sensors)
