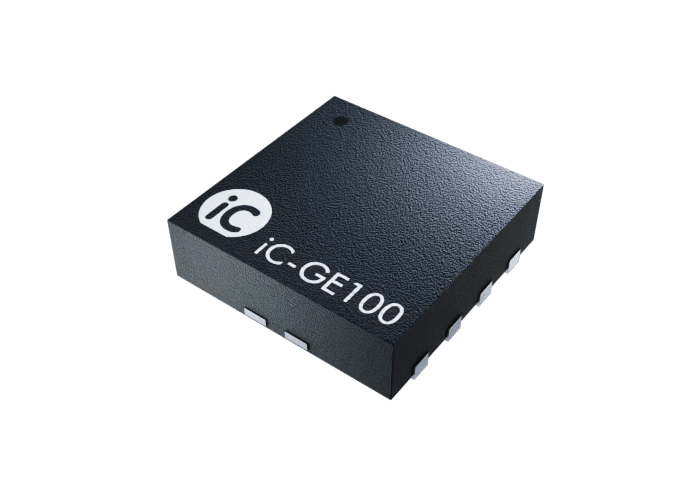

iC-GE100 ШИМ-управление реле/соленоида (100 мА)

Управление током для индуктивных исполнительных устройств при 24 В (10–36 В)
Энергосберегающее переключение с пониженным тепловыделением
Индивидуальная настройка токов возбуждения и удержания

Описание

iC-GE100 — это ШИМ-драйвер (PWM driver) для индуктивных нагрузок, таких как катушки реле, электромагнитные клапаны и другие индуктивные исполнительные устройства.

Заданные значения токов возбуждения и удержания катушки задаются при помощи внешних резисторов RACT и RHOLD.
Токи могут быть установлены в диапазоне от 10 до 100 мА.

iC-GE100 переключается из режима возбуждения в режим удержания через 50 мс, если достигнут заданный ток возбуждения.

iC-GE100 является рекомендуемой заменой для устаревшей модели iC-JE.

Типы и корпуса

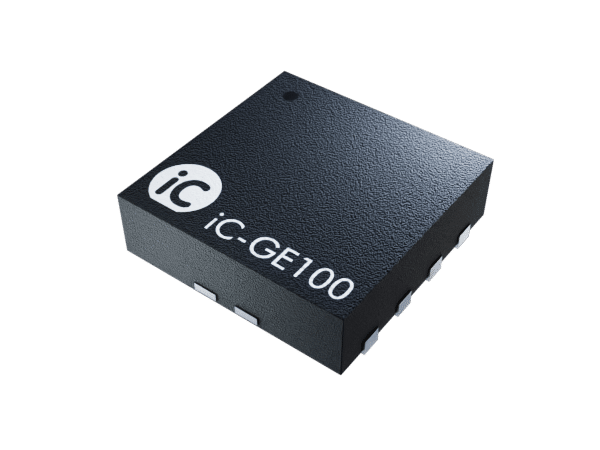

• iC-GE100 DFN8-3×3, RoHS-совместимый, MSL 1, температура пайки 260 °C

Особенности

• Управление током для индуктивных нагрузок при 24 В (диапазон 10–36 В)

• Энергосберегающее переключение с низким тепловыделением

• Индивидуальная настройка токов возбуждения и удержания

• Бережное переключение реле синхронно с сетью

• Высокоэффективное управление током до 100 мА

• Мониторинг тока катушки, напряжения питания и температуры

• Защита от перегрева и пониженного напряжения (автоматическое отключение)

• Индикация состояния через LED или логический выход

• Быстрое размагничивание с контрнапряжением 15 В

Применение

• ШИМ-драйверы для индуктивных нагрузок (например, реле 6/12 В, электромагнитные клапаны) с питанием от 24 В

• Коммутация реле по низкой или высокой стороне (low-/high-side switch)
