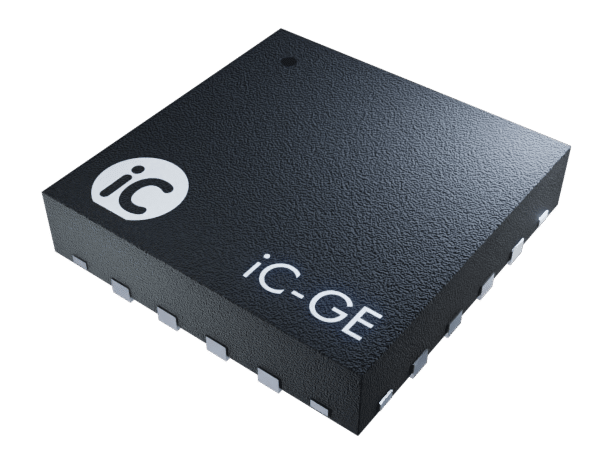

iC-GE ШИМ-управление реле/соленоида для широкого диапазона рабочих напряжений (1 А)

Управление током для индуктивных исполнительных устройств при 24 В (10 – 36 В)
Высокоэффективное управление током до 1 А
Энергосберегающее переключение с пониженным тепловыделением

Описание

Продукт приближается к завершению жизненного цикла.
Не рекомендуется использовать iC-GE в новых разработках.
В качестве замены рекомендуется iC-GE100.
Для получения дополнительной информации обратитесь в службу поддержки.

iC-GE — это ШИМ-драйвер (PWM-драйвер), предназначенный для индуктивных нагрузок, таких как:

• катушки реле,

• электромагнитные клапаны,

• другие индуктивные исполнительные устройства.

Заданные значения токов возбуждения и удержания катушки устанавливаются с помощью внешних резисторов RACT и RHOLD.
Диапазон настраиваемых токов: от 100 мА до 1 А.

Переключение из режима возбуждения (energising) в режим удержания (hold) происходит через 65 мс, если достигнут заданный ток возбуждения.
Подключение конденсатора к выводу TACT позволяет увеличить время задержки перед переключением в режим удержания.

Основные особенности

• Управление током для индуктивных нагрузок при 24 В (диапазон 10 – 36 В)

• Высокоэффективное ШИМ-управление током до 1 А

• Снижение энергопотребления и уменьшенное тепловыделение при переключении
