iC-GD Универсальный интерфейс ввода-вывода

Два канала, каждый из которых может быть сконфигурирован как вход или выход
Нижнеуровневые и верхнеуровневые ключи до 500 мА на канал, с ограничением тока, измерением тока, диагностикой, защитой и возможностью параллельного соединения каналов
Аналоговый выход ±10 В или 0/4...20 мА с разрешением 14 бит

Описание

iC-GD — это двухканальная интерфейсная микросхема, обеспечивающая широкий набор функций для передачи измерительных и управляющих сигналов.
Оба канала адресуются через интерфейс SPI и могут быть сконфигурированы с помощью внешней EEPROM или непосредственно через SPI.

Выходные драйверы рассчитаны на токи до 500 мА и включают:

• ограничение и измерение тока,

• диагностику состояния и обрыва кабеля,

• встроенные диоды свободного хода,

• защиту от обратной полярности.

Аналоговые выходы формируют напряжения в диапазоне ±10 В или токи 0/4...20 мА с разрешением 14 бит.

Типы и корпуса

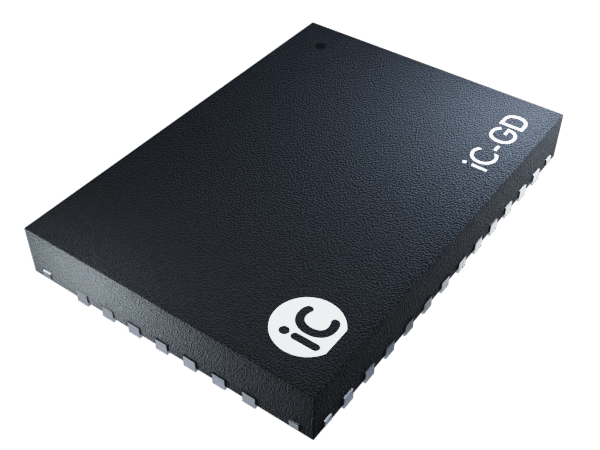

• iC-GD QFN38-5×7, RoHS-совместимый, MSL 3, температура пайки 260 °C

Особенности

• Два канала, каждый можно настроить как вход или выход

• Нижнеуровневые и верхнеуровневые ключи до 500 мА на канал

• Ограничение и измерение тока

• Сообщения о состоянии, обнаружение обрыва кабеля, диоды свободного хода, защита от обратной полярности

• Возможность параллельного соединения каналов

• Выход ±10 В или 0/4...20 мА, 14-битное разрешение

• Измерение сигналов: ±10 В, ±1 В, ±100 мВ, ±10 мВ, ±20 мА, 4...20 мА (14 бит)

• Поддержка термодатчиков Pt100 и Pt1000

• Многофункциональный 32-битный счётчик

• Цифровой выход с возможностью ШИМ

• Встроенный датчик температуры с разрешением 1 К

• SPI-интерфейс

• Калибровка и конфигурация через внешнюю EEPROM

• Сигнализация ошибок при перегреве, перегрузке и пониженном напряжении

• Автоматическое отключение выходов при ошибке

• Рабочая температура: от -20 °C до +85 °C

Применение

• Системы управления (ПЛК / SPS)

• Сбор и обработка данных

• Интерфейсы для датчиков
