iC-DXC3 Драйвер цифрового выхода датчика (200 мА) с каналом обратной связи IO-Link

Конфигурируемая работа: верхнеуровневый, низкоуровневый и push-pull режимы
Выходной ток 200 мА
Совместим с интерфейсом I/O-Link

Описание

iC-DXC3 — это монолитный коммутатор, предназначенный для управления омическими, индуктивными и ёмкостными нагрузками, оснащённый встроенной защитой от обратной полярности.

Диапазон питающего напряжения VB: 8 … 30 В.

Выходной ток источника/приёмника составляет не менее 200 мА, при типичном напряжении насыщения 2 В.
В зависимости от управляющих входов OE и NIN, выход может быть сконфигурирован как:

• push-pull каскад,

• верхнеуровневый драйвер (PNP),

• низкоуровневый драйвер (NPN).

На выводе VOUT имеется встроенный линейный стабилизатор 3,3 В, обеспечивающий ток до 10 мА.

Типы и корпуса

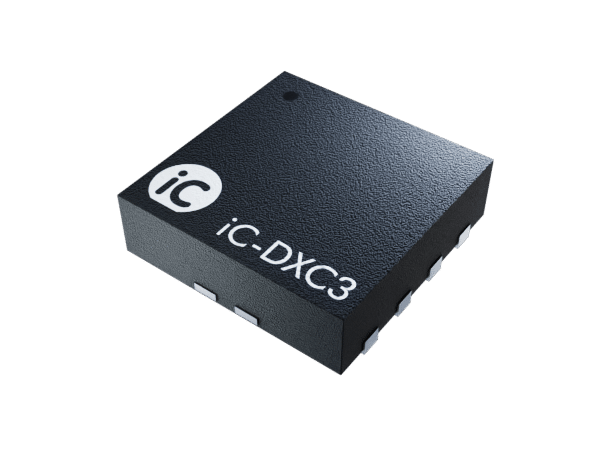

• iC-DXC3 DFN8-3×3, RoHS-совместимый, MSL 1, температура пайки 260 °C

Особенности

• Конфигурируемая работа: верхнеуровневый, низкоуровневый и push-pull режимы

• Выходной ток 200 мА

• Совместимость с I/O-Link

• Входной фильтр 5 мкс для подавления импульсных помех

• Защита от обратной полярности

• Ограничение выходного тока (< 450 мА)

• Широкий диапазон питающего напряжения 8 … 30 В

• Отключение драйвера при перегреве

• Встроенный диод свободного хода для индуктивных нагрузок

• Выход питания датчика 3,3 В / 10 мА

Применение

• Цифровые датчики

• Световые барьеры

• Датчики приближения
