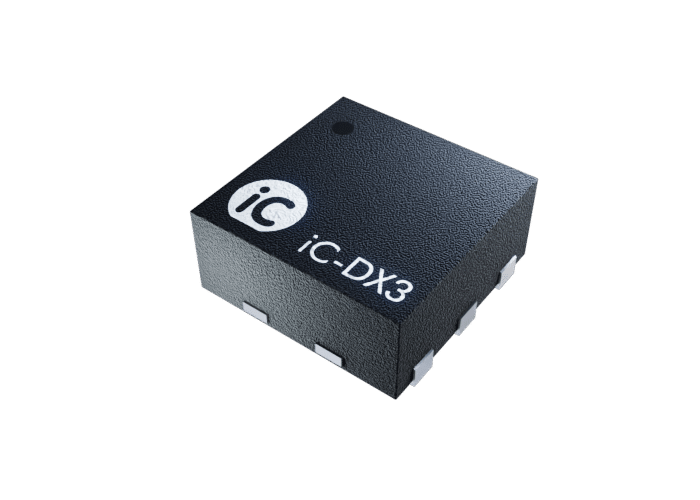

iC-DX3 Драйвер цифрового выхода датчика (150 мА)

Конфигурируемая работа: верхнеуровневый, низкоуровневый и push-pull режимы
Выход с ограничением тока (< 450 мА)
Защита от обратной полярности

Описание

iC-DX3 — это монолитный коммутатор, способный управлять омическими, индуктивными и ёмкостными нагрузками. Устройство имеет встроенную защиту от обратной полярности.

Диапазон питающего напряжения VB: 8 … 30 В.

Выходной ток источника/приёмника составляет не менее 150 мА, типичное напряжение насыщения — 2 В.
В зависимости от управляющих входов OE и IN, выход может быть сконфигурирован как push-pull каскад, верхнеуровневый драйвер (PNP) или низкоуровневый драйвер (NPN).

На выводе VOUT имеется стабилизированное напряжение 3.3 В, рассчитанное на нагрузку до 10 мА.

Типы и корпуса

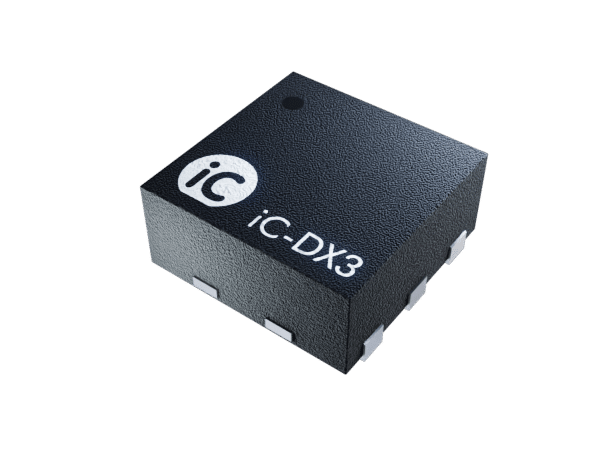

• iC-DX3 DFN6-2×2, RoHS-совместимый, MSL 1, температура пайки 260 °C

Особенности

• Конфигурируемая работа: верхнеуровневый, низкоуровневый и push-pull режимы

• Ограничение выходного тока (< 450 мА)

• Защита от обратной полярности

• Выходной ток 150 мА

• Входной фильтр 5 мкс для подавления импульсов

• Широкий диапазон питающего напряжения 8 … 30 В

• Защита от перегрева с автоматическим отключением

• Встроенный диод свободного хода для индуктивных нагрузок

• Стабилизированный выход питания 3.3 В / 10 мА для сенсора

Применение

• Цифровые датчики

• Световые барьеры

• Датчики приближения
