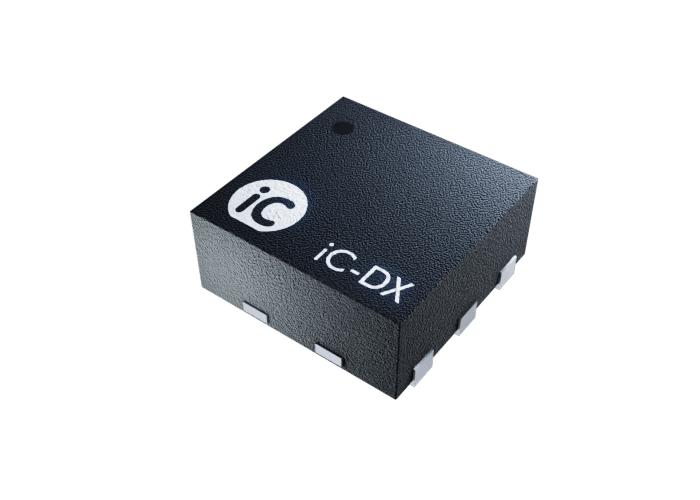

iC-DX Драйвер цифрового выхода датчика (150 мА)

iC-DX — Конфигурируемый переключатель с защитой от обратной полярности

Описание:
iC-DX — монолитный переключатель, способный управлять омическими, индуктивными и емкостными нагрузками. Встроена защита от обратной полярности.

Диапазон напряжения питания VB: 8–30 В.

Выходной ток источника/приемника составляет не менее 150 мА, с типичным напряжением насыщения 2 В. В зависимости от управляющих входов OE и IN, выход может быть сконфигурирован как:

• Push-pull,

• Высокосторонний драйвер (PNP),

• Низкосторонний драйвер (NPN).

На выводе VOUT доступно регулируемое напряжение 5 В с нагрузочной способностью до 10 мА.

Типы и корпуса

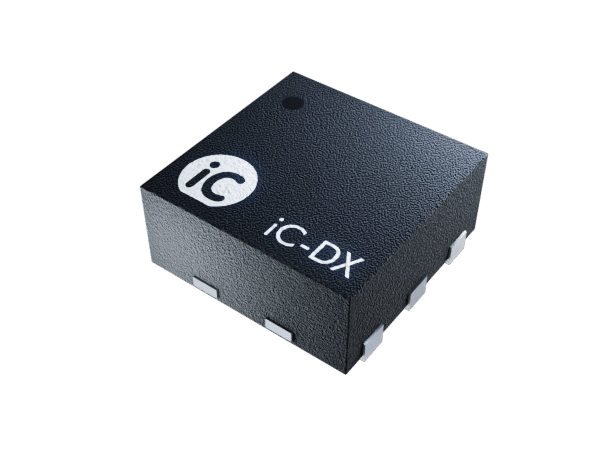

• iC-DX DFN6-2×2, RoHS, MSL 1, 260 °C

Особенности

• Конфигурируемая работа: высокосторонний, низкосторонний и push-pull

• Ограниченный ток выхода (< 450 мА)

• Активная защита от обратной полярности

• Выходной ток 150 мА

• Фильтр входа 5 µс для подавления помех

• Широкий диапазон напряжения питания: 8–30 В

• Отключение драйвера при перегреве

• Встроенный демпферный диод для индуктивных нагрузок

• Питание датчика: 5 В, 10 мА

Применение

• Цифровые датчики

• Световые барьеры

• Датчики приближения
