iC-DX Драйвер цифрового выхода датчика (150 мА)

Конфигурируемая работа: верхнеуровневый, низкоуровневый и push-pull режимы
Выход с ограничением тока (< 450 мА)
Активная защита от обратной полярности

Описание

iC-DX — это монолитный переключатель, способный управлять омическими, индуктивными и ёмкостными нагрузками, с встроенной защитой от обратной полярности.

Напряжение питания VB: 8…30 В.

Выходной ток источника/приёмника составляет не менее 150 мА, напряжение насыщения типично 2 В. В зависимости от управляющих входов OE и IN выход можно настроить как push-pull каскад или как верхнеуровневый (PNP) или низкоуровневый (NPN) драйвер.

На выводе VOUT доступно стабилизированное питание 5 В, способное обеспечивать нагрузку до 10 мА.

Типы и корпуса

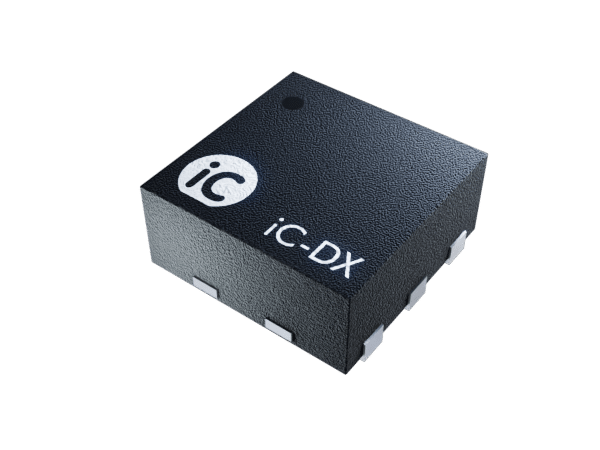

• iC-DX DFN6-2×2, RoHS, MSL 1, температура пайки 260 °C

Особенности

• Конфигурируемая работа: верхнеуровневый, низкоуровневый и push-pull режимы

• Выход с ограничением тока (< 450 мА)

• Активная защита от обратной полярности

• Выходной ток 150 мА

• Входной фильтр 5 мкс для подавления импульсов

• Широкий диапазон питающего напряжения: 8…30 В

• Отключение драйвера при перегреве

• Встроенный диод свободного хода для индуктивных нагрузок

• Выход стабилизированного питания для сенсора: 5 В, 10 мА

Применение

• Цифровые датчики

• Световые барьеры

• Датчики приближения
