iC-DP Переключатель верхнего плеча 200 мА и смещение уровня для 4 В - 36 В с развязкой входа/выхода

36 В верхнеуровневый переключатель / преобразователь уровня
Выходной драйвер P-канала без charge pump для короткого времени срабатывания
Развязка опорных напряжений входа и выхода позволяет управление логикой 5 В
Выходной ток до 200 мА

Описание

iC-DP — это монолитный верхнеуровневый переключатель для омических, индуктивных и ёмкостных нагрузок.

Разработан для широкого диапазона входного напряжения 4…36 В, способен обеспечивать минимальный выходной ток 200 мА. Выход функционирует как источник тока с низким напряжением насыщения; защита от короткого замыкания реализована через отключение устройства при перегреве. Чип активируется при превышении порога напряжения входа V(PI)-V(NI), обычно 3,5 В.

Типы и корпуса

• iC-DP SOT23-6L, RoHS, MSL 1, температура пайки 260 °C

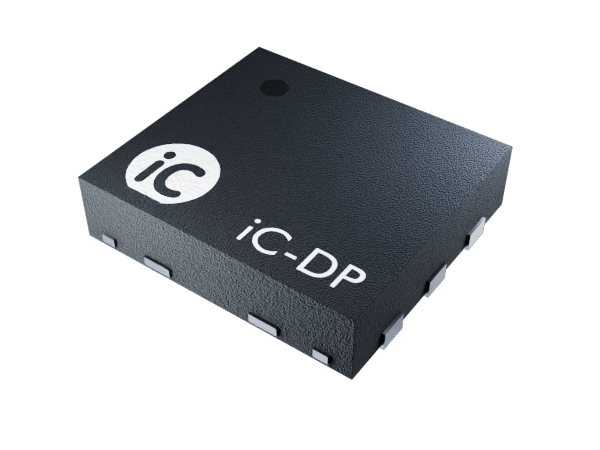

• iC-DP UDFN6-1.8×2, RoHS, MSL 1, температура пайки 260 °C

Особенности

• 36 В верхнеуровневый переключатель / преобразователь уровня

• Выходной драйвер P-канала без charge pump для короткого времени срабатывания

• Развязка опорных напряжений входа и выхода позволяет управление логикой 5 В

• Выходной ток до 200 мА

• Защита от короткого замыкания

• Выход с активной схемой демпфирования тока

• Встроенная защита от перегрева с гистерезисом

• Диапазон входного напряжения 4…36 В

• Вход с гистерезисом

• Широкий температурный диапазон работы: -40…120 °C

Применение

• Верхнеуровневый переключатель для промышленных применений, таких как:

  • реле

  • индуктивные датчики приближения

  • световые барьеры
