iC-DN Переключатель низкого напряжения 200 мА для напряжения от 4 до 36 В

iC-DN — Низкосторонний переключатель / преобразователь уровней 36 В

Описание:
iC-DN — монолитный низкосторонний переключатель для омических, индуктивных и емкостных нагрузок.

Проектируется для широкого диапазона входного напряжения 4–36 В и способен выдавать минимум 200 мА на выходе. Выход работает как источник тока с низким напряжением насыщения. Защита от короткого замыкания обеспечивается отключением при чрезмерном нагреве. Микросхема активируется при превышении порога входного напряжения V(PI)-V(NI) ≈ 3,5 В.

Типы и корпуса

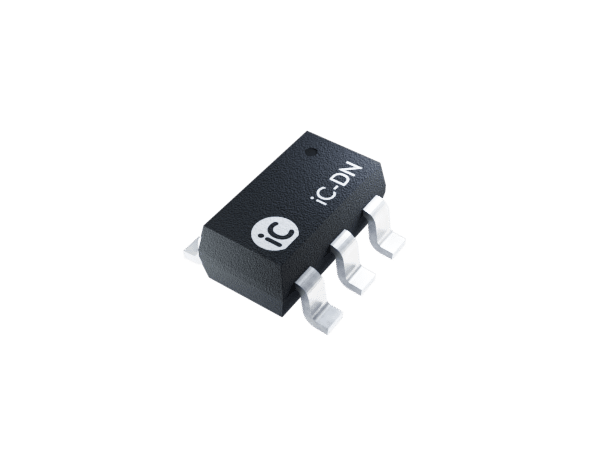

• iC-DN SOT23-6L, RoHS, MSL 1, 260 °C

• iC-DN UDFN6-1.8×2, RoHS, MSL 1, 260 °C

Особенности

• Низкосторонний переключатель / преобразователь уровней 36 В

• Разделение входных и выходных опорных напряжений для управления логикой 5 В

• Выходной ток до 200 мА

• Защита от короткого замыкания

• Выход с активным демпферным (freewheeling) контуром

• Встроенная защита от перегрева с гистерезисом

• Диапазон входного напряжения: 4–36 В

• Вход с гистерезисом

• Широкий температурный диапазон: -40…+120 °C

Применение

• Низкосторонний переключатель для промышленных приложений:

  • Реле

  • Индуктивные датчики приближения

  • Световые барьеры
