iC-DN Переключатель низкого напряжения 200 мА для напряжения от 4 до 36 В

36 В низкоуровневый переключатель / преобразователь уровня
Развязка опорных напряжений входа и выхода позволяет управление логикой 5 В
Выходной ток до 200 мА

Описание

iC-DN — это монолитный низкоуровневый переключатель для омических, индуктивных и ёмкостных нагрузок.

Разработан для широкого диапазона входного напряжения 4…36 В, способен обеспечивать минимальный выходной ток 200 мА. Выход функционирует как источник тока с низким напряжением насыщения; защита от короткого замыкания реализована через отключение устройства при перегреве. Чип активируется при превышении порога напряжения входа V(PI)-V(NI), обычно 3,5 В.

Типы и корпуса

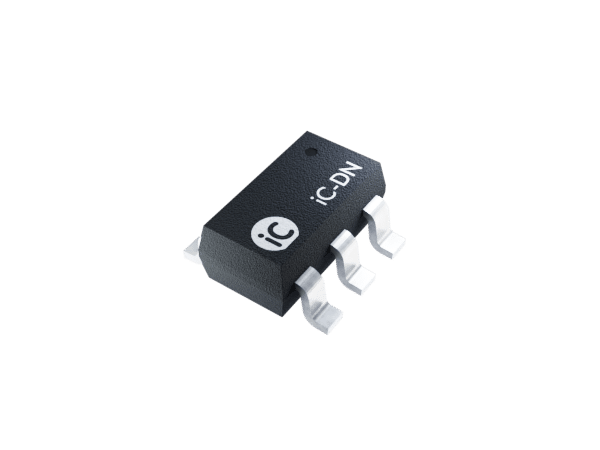

• iC-DN SOT23-6L, RoHS, MSL 1, температура пайки 260 °C

• iC-DN UDFN6-1.8×2, RoHS, MSL 1, температура пайки 260 °C

Особенности

• 36 В низкоуровневый переключатель / преобразователь уровня

• Развязка опорных напряжений входа и выхода позволяет управление логикой 5 В

• Выходной ток до 200 мА

• Защита от короткого замыкания

• Выход с активной схемой демпфирования тока

• Встроенная защита от перегрева с гистерезисом

• Диапазон входного напряжения 4…36 В

• Вход с гистерезисом

• Широкий температурный диапазон работы: -40…120 °C

Применение

• Низкоуровневый переключатель для промышленных применений, таких как:

  • реле

  • индуктивные датчики приближения

  • световые барьеры
