iC-DL Трехканальный дифференциальный драйвер линии со встроенной адаптацией импеданса

6 токозащищённых и короткозамкнутых драйверов push-pull
Выбор дифференциального 3-канального режима работы
Встроенная адаптация импеданса для линий 30…140 Ω

Описание

iC-DL — это быстрый линейный драйвер с шестью независимыми каналами и встроенной адаптацией импеданса для линий 30…140 Ω.

Каналы объединяются для дифференциального 3-канального режима при подаче высокого сигнала на вход DIFF, обеспечивая дифференциальные выходные сигналы для трёх входов E1, E3 и E5. Все входы совместимы с CMOS/TTL.

Выходные каскады push-pull имеют типичную мощность драйвера 200 мА при 24 В и защищены от короткого замыкания и перегрузки по току. В случае перегрева происходит отключение.

Типы и корпуса

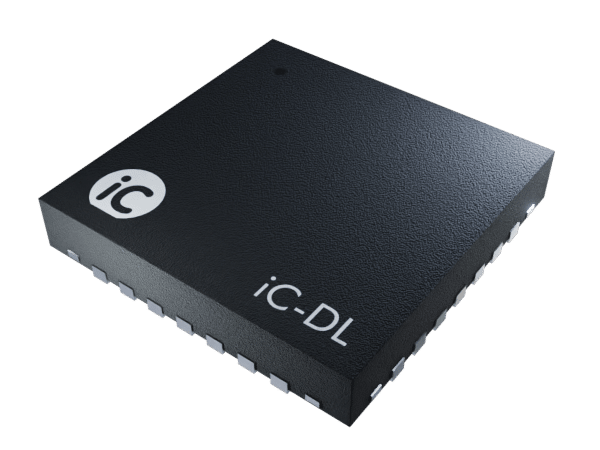

• iC-DL QFN28, RoHS, MSL 1, температура пайки 260°C

Особенности

• 6 токозащищённых и короткозамкнутых драйверов push-pull

• Выбор дифференциального 3-канального режима работы

• Встроенная адаптация импеданса для линий 30…140 Ω

• Широкий диапазон питающего напряжения: 4…40 В

• Ток выхода 200 мА (при VB = 24 В)

• Низкое напряжение насыщения на выходе (< 0,4 В при 30 мА)

• Совместимость со стандартом RS-422 TIA/EIA

• Трёхсостояние выходов для использования в шинах

• Короткие времена переключения и высокая скорость нарастания сигнала

• Низкое статическое потребление энергии

• Входы с триггером Шмитта и подтягивающими резисторами, совместимы с TTL и CMOS, выдерживают напряжение до 40 В

• Термическое отключение с гистерезисом

• Вход TNER для сигнала ошибки

• Выход ошибки с открытым коллектором NER, активен «0» при перегреве или понижении напряжения на VCC или VB

• Опция: расширенный температурный диапазон -40…125 °C

Применение

• Линейные драйверы для 24 В систем автоматизации

• Линейные шкалы и энкодеры

• Системы датчиков MR
