iC-DC Двухканальный понижающий/повышающий DC/DC-преобразователь

iC-DC — Монолитный DC/DC-преобразователь с линейными регуляторами

Описание:
iC-DC — это монолитный коммутирующий преобразователь с двумя встроенными линейными регуляторами. Выходное напряжение каждого регулятора можно настраивать в диапазоне 1,5–5,5 В. Коммутирующий преобразователь способен выдавать ток до 300 мА.

Высокая эффективность преобразователя типа buck/boost при входном напряжении +4…+36 В делает iC-DC подходящим для промышленных приложений. С минимальным числом внешних компонентов можно создать DC/DC-блок питания с стабилизированным напряжением и низкими потерями мощности.

Типы и корпуса

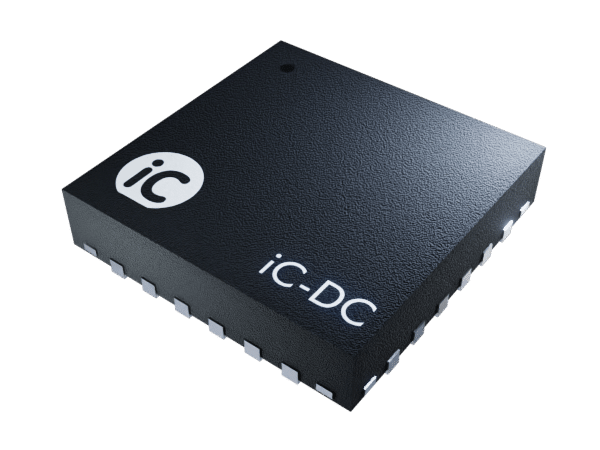

• iC-DC QFN24-4×4, RoHS, MSL 1, 260 °C

Особенности

• Широкий диапазон входного напряжения: +4…+36 В

• Два настраиваемых линейных регулятора (1,5–5,5 В) с суммарным током до 300 мА и отдельным контролем напряжения

• Защита от обратной полярности до -36 В с функцией автономной работы

• Универсальный buck/boost-преобразователь с высокой эффективностью

• Низкий остаточный пульс с использованием небольших конденсаторов в микрофарадном диапазоне

• Отдельные входы включения для линейных регуляторов

• Два коммутируемых выхода линейных регуляторов

• Встроенные коммутирующие транзисторы и диоды с обратной связью

• Ток отключения преобразователя задается внешним резистором

• Встроенный генератор 3 МГц без внешних компонентов

• Активное подавление спектра шумов

• Сигнализация ошибок при перегреве, перенапряжении и пониженном напряжении через ограниченный ток открытого коллектора

• Широкий температурный диапазон: -40…+105 °C

• Защита от ЭМС/ESD

• Компактный корпус QFN24
