iC-DC Двухканальный понижающий/повышающий DC/DC-преобразователь

Широкий диапазон входного напряжения: +4 В…+36 В
Два регулируемых линейных стабилизатора на выходе (1,5 В…5,5 В) с суммарным током до 300 мА и отдельным монитором напряжения
Защита от обратной полярности до -36 В с функцией автономной работы (autarky)

Описание

iC-DC — это монолитный импульсный преобразователь с двумя линейными регуляторами на выходе. Напряжения двух линейных стабилизаторов можно настраивать в диапазоне 1,5–5,5 В, а суммарный ток на выходе достигает 300 мА.

Высокая эффективность повышающего/понижающего преобразователя для входного диапазона +4 В…+36 В делает iC-DC подходящим для промышленных применений. С использованием минимального числа внешних компонентов можно создать DC/DC блок питания с стабилизированным напряжением и низкими потерями мощности.

Типы и корпуса

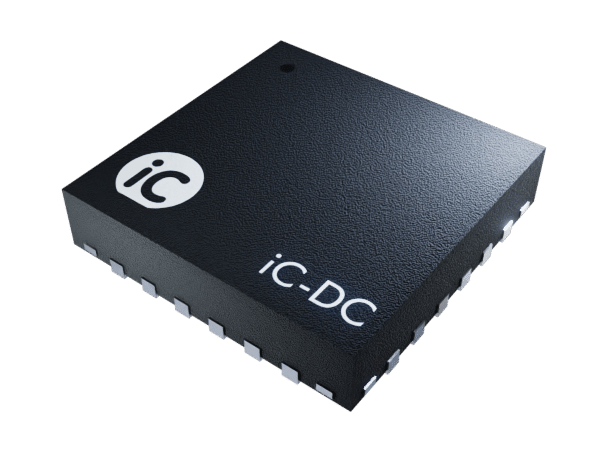

• iC-DC QFN24-4×4, RoHS, MSL 1, температура пайки 260°C

Особенности

• Широкий диапазон входного напряжения: +4 В…+36 В

• Два регулируемых линейных стабилизатора (1,5 В…5,5 В) с суммарным током до 300 мА и отдельным монитором напряжения

• Защита от обратной полярности до -36 В с функцией автономной работы

• Универсальный повышающий/понижающий преобразователь с высокой эффективностью

• Низкий остаточный пульс с малыми конденсаторами (μF диапазон)

• Отдельные входы включения для линейных регуляторов

• Два коммутируемых выхода линейных регуляторов

• Встроенные транзисторы переключения и диоды обратного хода

• Ток отключения преобразователя можно задать внешним резистором

• Встроенный генератор 3 МГц без внешних компонентов

• Активное снижение спектра шума

• Сообщения об ошибках: перегрев, перенапряжение, пониженное напряжение на токовом ограниченном выходе с открытым коллектором

• Рабочая температура: -40°C…+105°C

• Защита от электростатического разряда (ESD)

• Компактный корпус QFN на 24 контакта

Применение

• Двойное питание с повышающими/понижающими преобразователями с регулируемыми линейными регуляторами на выходе

• Управление питанием для лазеров, энкодеров и автомобильных приложений
