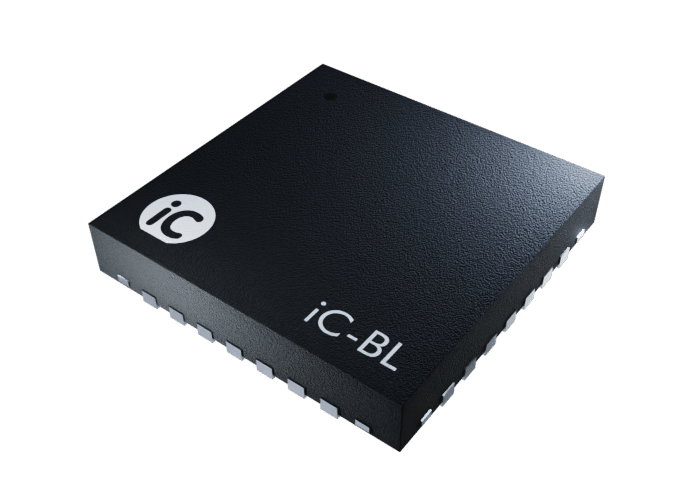

iC-BL Линейный интерфейс BiSS Master/Slave с приемопередатчиком RS485

BiSS Line Slave или Master
Поддержка интерфейсов BiSS Line 2-проводной и 4-проводной
Полная поддержка протокола BiSS Line, включая Forward Error Correction (FEC)

Описание

iC-BL предназначен для приложений в области управления движением и сенсорных систем, облегчая реализацию протокола BiSS Line как технологии с одним кабелем для любого устройства и платформы.

С помощью одного кабеля (2 или 4 провода) обеспечивается надежная передача данных и питания в соответствии с протоколом BiSS Line. Это включает работу в режиме мастер и слейв с быстрой циклической передачей данных, двунаправленную регистрацию данных, а также защиту данных с использованием Forward Error Correction (FEC).

Для обмена данными с датчиками, приводами и контроллерами предусмотрены разнообразные интерфейсы: мастера BiSS C, SPI и I²C. Также доступен SPI-slave интерфейс для подключения внешнего контроллера. Встроенные RS485-трансиверы обеспечивают точечные и шинные приложения с постоянной скоростью передачи BiSS Line 12,5 МГц. Внутренний генератор напряжения обеспечивает выбор питания сенсоров: 2,5 В, 3,3 В или 5 В.

Типы и корпуса

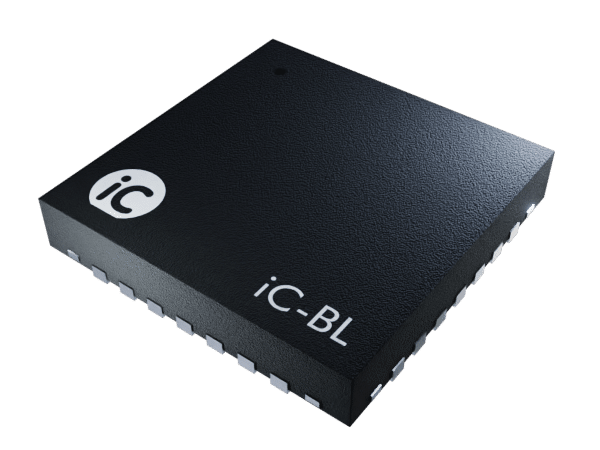

• iC-BL QFN28-5×5, RoHS, MSL 1, температура пайки 260°C

Особенности

• BiSS Line slave или master

• Поддержка 2- и 4-проводного интерфейса BiSS Line

• Полная поддержка протокола BiSS Line, включая FEC

• Изохронные измерения позиции с низким джиттером

• Встроенный RS485-трансивер для точечных и шинных структур BiSS Line

• Преобразование BiSS Line в BiSS C протокол

• Цифровой I/O порт с CMOS драйверами/приемниками

• Мастер-интерфейс BiSS C со стороны датчика для последовательного подключения до 8 BiSS C слейвов с длиной данных до 64 бит каждый

• Полная совместимость с BiSS C и BiSS Safety

• SSI master интерфейс

• SPI slave и SPI master интерфейсы

• I²C master интерфейс

• Напряжение питания сенсора: 2,5 В, 3,3 В или 5 В (макс. 200 мА)

• Работа от 5 В или от 7 В до 30 В

• Рабочий диапазон температур: -40°C…+105°C

Применение

• Реализация BiSS Line master или slave с одним кабелем

• Интерфейсы для 2- и 4-проводных датчиков

• Обратная связь мотора

• Измерение позиции

• Робототехника

• Длинные SPI-связи

• Надёжная передача данных от нескольких датчиков

• Преобразователь BiSS C ↔ BiSS Line

• Диагностика устройства и мониторинг состояния
