Фильтр синфазного дросселя для электромагнитных помех

Синфазные дроссельные катушки

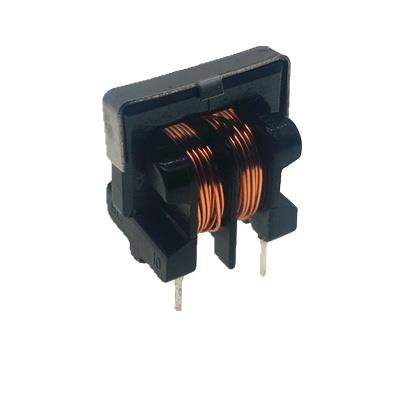

Синфазный дроссель — это индуктор, предназначенный для блокировки высокочастотных сигналов при пропускании постоянного тока (DC) и низкочастотных переменных сигналов (AC) в электрической цепи. Дроссель обычно представляет собой катушку с изолированным проводом, намотанную на магнитный сердечник, хотя встречаются конструкции с кольцевой «бусиной» из ферритового материала, надетой на провод. Импеданс дросселя увеличивается с частотой. Низкое сопротивление позволяет пропускать переменный и постоянный ток с минимальными потерями, в то время как реактивное сопротивление ограничивает прохождение высокочастотного тока.

Серии синфазных дросселей:

• FTR — тороидальные индукторы, доступны в различных размерах

• FTRB — тороидальные синфазные дроссельные катушки с базой, фильтры для подавления высокочастотных EMI, доступны в разных размерах

• FUT — сквозные синфазные дроссели

• FET — синфазные дроссели со сквозным отверстием

• FCM — синфазные дроссели со сквозным отверстием

• Индивидуальные спецификации — доступны по запросу

Основные функции:

1. Малый профиль при высоком токе

2. Низкое сопротивление, изготовлено из MPP; сердечники с высоким магнитным потоком, Sendust и железная пудра

3. Подавление электромагнитных и радиочастотных помех (EMI/RFI)

4. Защита сети переменного тока от воздействия импульсных регуляторов

5. Широкий диапазон индуктивностей и номинальных токов (0,3 A–5 A) с минимальным повышением температуры

6. Двойные дроссели с частотой от 0,6 до 50 МГц

7. Превосходная механическая прочность

8. Синфазный резонанс от 100 кГц до 3 МГц

9. Высокая надежность и корпус для монтажа на печатную плату

Применение:

• Предотвращение шума в сигнальных линиях и линиях питания компьютерных и электронных устройств

• Подавление шумов на клеммах и источниках питания AC/DC и DC/DC

• Телевизионные и видеомагнитофонные системы

• Видеокамеры

• Аудиооборудование

• ТВ-тюнеры

• Импульсные источники питания

• Другие схемы с требованиями к подавлению электромагнитного излучения
