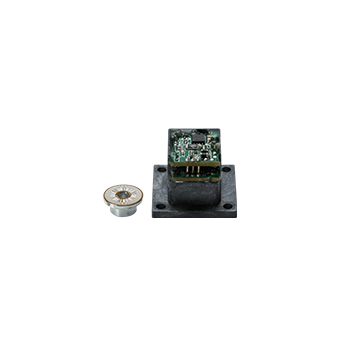

Энкодеры SROA20 / SROA13

Энкодеры SROA20 / SROA13

Ультракомпактные энкодеры малого диаметра, специально разработанные для двигателей с малой базой. Отличаются высокой точностью, небольшими размерами и применяются в таких областях, как сервоприводы, медицинское оборудование и бытовая электроника (3C).

Характеристики продукта

• Повторяемость: < ±8 угл. секунд

• Интерфейс RS485, совместимость с несколькими протоколами связи

• Двунаправленная асинхронная последовательная связь

• Разрешение: 17 бит на один оборот

• Строгие EMC-тесты — устойчивость к жёстким электромагнитным условиям

• Подходят для двигателей с базой 14.5–30 мм

Преимущества

• Оптический принцип работы для высокой точности

• Внешний диаметр всего 12,5 мм — сверхкомпактный корпус

• Простота установки, индивидуальная разработка для малых двигателей

Технические характеристики

Система

• Разрешение: однооборотное — 17 бит

• Интерфейс: RS485

• Скорость передачи: 2,5 Мбит/с

• Формат сигнала: последовательный протокол связи

Электрические параметры

• Напряжение питания: 5 В ±5%

• Потребляемый ток (тип.): 140 мА

• Уровень выходного дифференциального сигнала:

  • высокий ≥ 3,5 В

  • низкий ≤ 1,7 В

• Сопротивление изоляции: 50 МОм

• Время переключения фронта: 100 нс

Условия эксплуатации

• EMC: IEC61000-4

• Рабочая температура: -10℃ … +105℃

• Влажность: ≤90% (при +40℃ в течение 21 дня, по EN60068-2-78); без конденсации

• Степень защиты: определяется задней крышкой двигателя

• Ударная нагрузка: 980 м/с², 11 мс; 3 удара в каждом направлении, всего 18 ударов

• Вибрация:

  • амплитуда 1,5 мм в диапазоне 10–55 Гц

  • ускорение 98 м/с² в диапазоне 55–2000 Гц

  • по 2 часа по каждой оси (XYZ)
