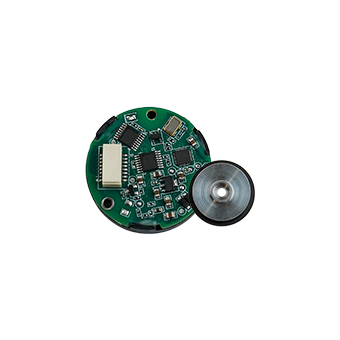

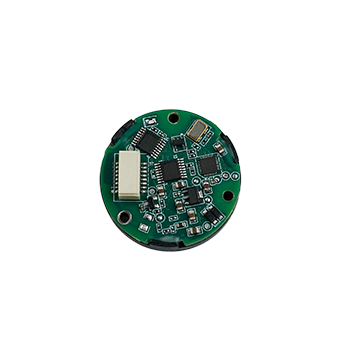

Энкодер SROI35

Преимущества продукта

• Ультратонкий дизайн, интегрированная установка

• Соединение без вала, бесконтактная конструкция, отсутствие износа

• Быстрое обнуление, нулевая позиция может быть установлена в любом положении

Технические характеристики

Система

• Разрешение: 5000 C/T

• Протокол связи: импульсный режим

• Частота отклика: ≤500 кГц

• Формат выхода: Line Driver

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребление тока (типичное): 80 мА

• Дифференциальный уровень выхода:

  • Высокий: ≥ 2,4 В

  • Низкий: ≤ 0,5 В

• Сопротивление изоляции: 10 МΩ

• Время переключения фронта: 100 нс

Эксплуатационные характеристики

• Электромагнитная совместимость (EMC): IEC61000-3

• Рабочая температура: -20℃…85℃

• Влажность: ≤ 90% (при 40℃/21 день, EN60068-2-78), без конденсации

• Степень защиты IP: защита задней крышки двигателя

• Устойчивость к удару: ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
