Оптический энкодер раздельного типа SROA35

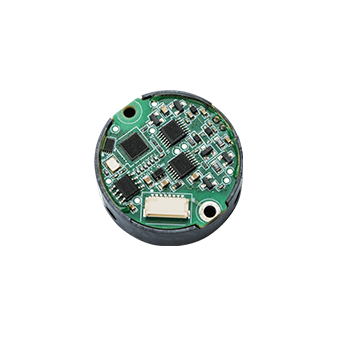

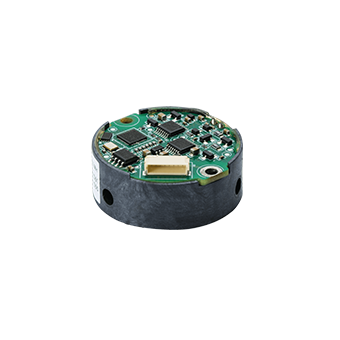

Энкодер SROA35 (оптический, разъемный, ультратонкий)

Энкодер SROA35 выполнен в ультратонком корпусе и отличается простой установкой. Оснащён интерфейсом RS485 с поддержкой нескольких протоколов связи. Подходит для применения в сервоприводах, робототехнике, текстильной промышленности и других отраслях.

Характеристики продукта

• Ультратонкая конструкция — толщина всего 15,5 мм

• Установка занимает 80 секунд, калибровка не требуется

• Повторяемость: < ±5 угл. секунд

• Интерфейс RS485, совместимость с несколькими протоколами

• Двунаправленная асинхронная последовательная передача

• Разрешение: 17 бит на оборот (до 23 бит); многoоборотное — 16 бит

• Длина кабеля связи до 50 метров

• Строгие EMC-тесты для работы в условиях сильных электромагнитных помех

Преимущества

• Ультратонкий дизайн с интегрированной системой монтажа

• Жёсткое соединение без использования пружин — лучшая жёсткость системы

• One-click debugging — быстрый и удобный запуск без долгих настроек

Технические характеристики

Система

• Разрешение:

  • однооборотное: 17/23 бит

  • многооборотное: 16 бит

• Интерфейс: RS485

• Скорость передачи: 2,5 Мбит/с

• Формат сигнала: последовательный протокол связи

Электрические параметры

• Напряжение питания: 5 В ±5%

• Потребляемый ток (тип.): 72 мА

• Уровень выходного дифференциального сигнала:

  • высокий ≥ 3,5 В

  • низкий ≤ 1,7 В

• Сопротивление изоляции: 50 МОм

• Время переключения фронта: 100 нс

Условия эксплуатации

• EMC: IEC61000-4

• Рабочая температура: -20℃ … +105℃

• Влажность: ≤90% (при +40℃ в течение 21 дня, EN60068-2-78); без конденсации

• Степень защиты: зависит от задней крышки двигателя

• Ударные нагрузки: 980 м/с², 11 мс; 3 удара в каждом направлении, всего 18 ударов

• Вибрация:

  • амплитуда 1,5 мм в диапазоне 10–55 Гц

  • ускорение 98 м/с² в диапазоне 55–2000 Гц

  • по 2 часа по каждой оси (XYZ)
