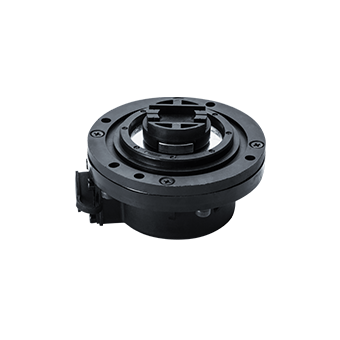

Энкодер с перекрещивающимся валом SROA79

Энкодер с перекрещивающимся валом SROA79

SROA79 — это абсолютный вращающийся энкодер, основанный на принципе перекрестного ползуна, предназначенный для применения в системах, где вал имеет значительную эксцентриситет или осевое биение.

Энкодер SROA79 устойчив к вибрациям и ударам, высоким температурам, обладает высокой степенью защиты, что делает его идеальным для использования в таких отраслях, как металлообработка и станкостроение.

Характеристики продукта

• Абсолютная точность позиционирования: < ±50 угловых секунд

• Точность повторного позиционирования: < ±20 угловых секунд

• Интерфейс: RS485, совместим с несколькими протоколами связи

• Двусторонняя асинхронная последовательная передача данных

• Разрешение: однооборотное 17/23 бит (до 25 бит), многооборотное 16 бит

• Строгие EMC-тесты: подходит для эксплуатации в жестких электромагнитных условиях

• Совместимость с двигателями: фланец 130 мм и более

• Удобство замены: периферийная конструкция в сочетании с задней крышкой двигателя

Преимущества продукта

• Более высокая точность и жесткость

• Устойчивость к вибрациям и ударам, простота обслуживания

• Эффективное снижение влияния теплопроводности двигателя

Технические характеристики

Система

• Разрешение:

  • Однооборотное: 17/23 бит, 25 бит

  • Многооборотное: 16 бит

• Протокол связи: RS485

• Скорость передачи данных: 2,5 Мбит/с

• Формат сигнала: протокол последовательной связи

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребление тока (типичное): 90 мА

• Дифференциальный уровень выхода:

  • Высокий: ≥ 3,5 В

  • Низкий: ≤ 1,7 В

• Сопротивление изоляции: 50 МΩ

• Время переключения фронта: 100 нс

Эксплуатационные характеристики

• Электромагнитная совместимость (EMC): IEC61000-4

• Рабочая температура: -20℃…105℃

• Влажность: ≤ 90% (при 40℃/21 день, EN60068-2-78), без конденсации

• Степень защиты IP: IP67

• Устойчивость к удару: ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
